M3

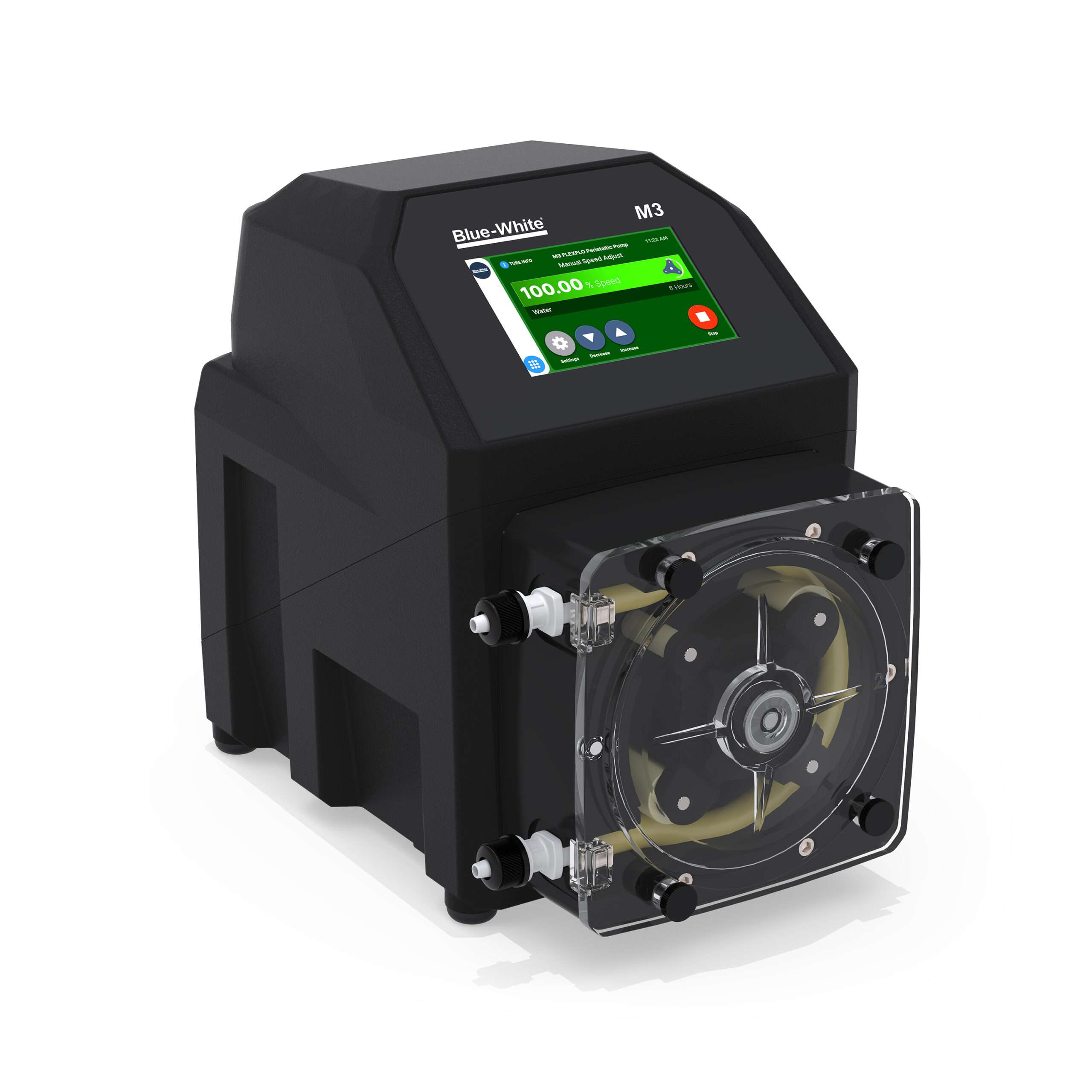

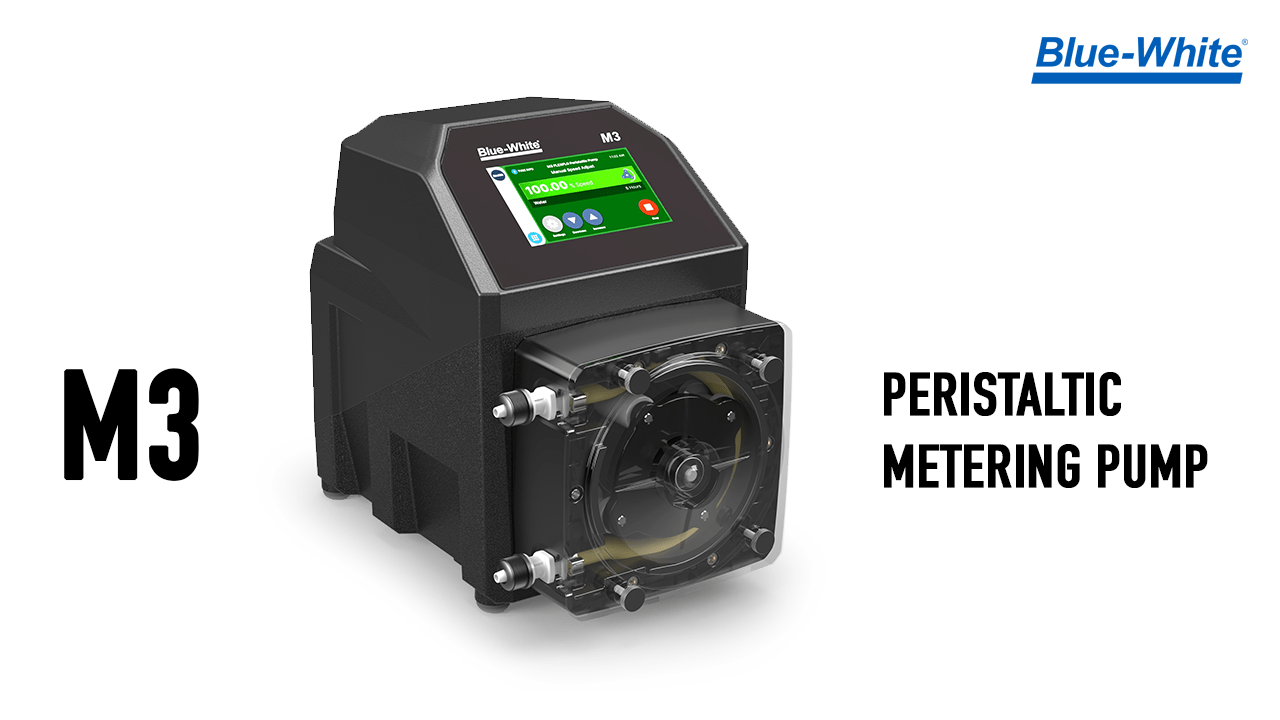

FLEXFLO® Peristaltic Metering Pump

Experimente la medición de productos químicos del siguiente nivel con el FLEXFLO® Bomba dosificadora peristáltica M3. El M3 combina una medición precisa a presiones de descarga de hasta 125 PSI, controles intuitivos de pantalla táctil basados ​​en íconos y puertos de conexión M12 con clasificación IP que protegen contra la humedad, el polvo, la vibración y cualquier cambio de temperatura.

Las opciones de señal de control remoto M3 incluyen Pulse, 4-20 mA, Modbus TCP, EtherNet/IP y PROFIBUS para una supervisión y automatización mejoradas para aplicaciones críticas de medición y transferencia.

Resumen técnico:

GPH
.0002 - 33.3
LPH
.0007 - 126
mL / min
.0117 - 2100
Presión
125 psi (8.6 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
cETLus, CE, NSF61
Métodos de control
Manual, Remoto Analógico/Digital, EtherNet/IP, Modbus TCP/IP, Profibus
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Visualizador 3D

Caracteristicas

Beneficios:
  • Autocebado, incluso contra la presión máxima de la línea. No se requieren válvulas de derivación. No puede bloquearse con vapor ni perder cebado. 30 pies de altura de succión. Suave acción de bombeo de bajo cizallamiento.
  • Detección de fallas de tubos (TFD) la detección de fugas incorporada viene de serie
  • Diseño de rodillos modulares Permite cambios sencillos de tubo sin necesidad de herramienta.
  • Diseño de tubo de doble canal opcional para un rendimiento y una capacidad de presión óptimos
Comunicación e interfaz:
  • Pantalla LCD táctil a color de 5”
  • Configuraciones fáciles de usar
  • Métodos de control:
    • Control manual
    • Entrada de 4-20 mA
    • Arranque / parada remota
    • Entrada de pulso
    • Entrada de frecuencia
    • EtherNet / IP
    • Modbus TCP / IP
    • PROFIBUS
    • Salidas de alarma
    • FVS
    • Salida de relé
Diseño superior:
  • 5 años de garantía
  • Relación de reducción de 10,000:1
  • Caja NEMA 4X (IP66) lavable, resistente a productos químicos
  • El rotor de servicio pesado significa que no se flexiona y aumenta la precisión sin resortes metálicos ni bisagras que se corroan.
Caracteristicas de seguridad:
  • Detección de fallas de tubos (TFD) Detecta la rotura del tubo detectando productos químicos en el cabezal de la bomba. Sin disparos falsos – Patentado
  • Contraseña programable de seguridad de 6 dígitos para evitar manipulaciones
Componentes opcionales disponibles:
  • Montaje de soportes extendidos (72000-380) – 1 par, SS, 4 tornillos SS
Lo que Incluye:
  • Bomba dosificadora peristáltica M3
  • Conjuntos de dos tubos
  • Herramienta de instalación de tubos
  • Kit de hardware de montaje

Salida

Material/tamaño del tubo Tasa de alimentación Máxima velocidad Presión máxima Temperatura máxima Conjunto de rodillos requerido
GPH LPH ml/min RPM PSI (barras) ° F (° C) Código
Flex-A-Prene®
ND .0002 - 2.10 .0007 - 7.92 .0132 - 132 125 125 (8.6) 185 (85) A3-SND-R
NHL .0017 - 17.4 .0066 - 65.6 .11 - 1097 125 65 (4.5) 185 (85) A3-SNGG-R
NK .0033 - 33.3 .0126 - 126 .21 - 2100 125 125 (8.6) 185 (85) A3-SNGG-R
NKL .0033 - 33.3 .0126 - 126 .21 - 2100 125 30 (2.1) 185 (85) A3-STH-R
NEE .0004 - 4.76 .0018 - 18.0 .03 - 300 125 110 (7.6) 185 (85) A3-SNGG-R
Ngg .0019 - 19.02 .0072 - 72.0 .12 - 1200 125 110 (7.6) 185 (85) A3-SNGG-R
Flex-A-Chem®
TH .0015 - 15.06 .0057 - 57.0 .0950 - 950 125 50 (3.4) 130 (54) A3-STH-R
TK .0028 - 28.5 .0108 - 108 .18 - 1800 125 50 (3.4) 130 (54) A3-SNGG-R
Flex-A-Thane®
GE .0004 - 4.60 .0017 - 17.4 .0290 - 290 125 65 (4.5) 130 (54) A3-SGE-R
GG .0010 - 10.1 .0038 - 38.4 .0637 - 637 125 65 (4.5) 130 (54) A3-SGE-R
G2G .0018 - 18.23 .0069 - 69.0 .0115 - 1150 125 65 (4.5) 130 (54) A3-SGE-R
GH .0024 - 24.9 .0094 - 94.2 .1570 - 1570 125 65 (4.5) 130 (54) A3-SGE-R
GK .0028 - 28.5 .0108 - 108 .1800 - 1800 125 65 (4.5) 130 (54) A3-SGE-R

Especificaciones

Presión máxima de trabajo (sin incluir los tubos de la bomba)
  • 125 psig (barra 8.6)
  • NOTA: Consulte los valores nominales de presión máxima del conjunto de tubo de bomba individual.
Temperatura máxima del fluido (excluyendo los tubos de la bomba)
  • 185 ° F (85 ° C)
  • NOTA: Ver conjunto de tubo de bomba individual máx. clasificaciones de temperatura.
Viscosidad Máxima
  • 12,000 centipoises
Elevación máxima de succión
  • 30 pies de agua, 0 psig (9.14 m, 0 bar)
Temperatura de funcionamiento ambiente
  • 14 ° F a 115 ° F (-10 ° C a 46 ° C)
Temperatura ambiente de almacenamiento
  • -40 ° F a 158 ° F (-40 ° C a 70 ° C)
Tensión de funcionamiento
  • 115 V CA/60 Hz, monofásico (1 amperios como máximo)
  • 230 V CA/60 Hz, monofásico (1 amperios como máximo)
  • 220 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 240 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 230 V CA/50 Hz, monofásico (1 amperios como máximo)
Opciones de cable de alimentación
  • 115V60Hz = NEMA 5/15 (EE. UU.)
  • 230V60Hz = NEMA 6/15 (EE. UU.)
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
  • 230V50Hz = BS 1363/A (Reino Unido)
Motor
  • CC sin escobillas, 1/4 hp
Rango de ajuste de velocidad del motor
  • 10,000:1 (0.01 % – 100 % de la velocidad del motor) RPM máx. = 125
Resolución de ajuste de velocidad del motor
  • Incrementos de 0.1 % > 1 % de velocidad del motor y < 100 %
  • Incrementos de 0.01 % < 1 % de velocidad del motor
Pantalla
  • Pantalla táctil LCD a color de 5”, resistente a los rayos UV.
Idiomas de visualización
  • Inglés, español, francés, alemán y portugués seleccionable
Dimensiones totales máximas
  • 8 ancho x 1 alto x 4 profundidad cm)
Peso del Producto
  • 25.4 libras. (11.5 kg)
Seguridad
  • Contraseña programable de 6 dígitos
Peso aproximado de envío
  • 30 libra (13.6 kg)
Cubierta
  • Caja NEMA 4X (IP66) lavable, resistente a productos químicos
RoHS
Estándares
  • cETLus, CE, NSF61

Accesorios

KIT-QBV

KIT DESCONEXIÓN RÁPIDA .50″ BARB FKM

Añadir a la Cesta
KIT-QBE

KIT DESCONEXIÓN RÁPIDA .50″ BARB EP

Añadir a la Cesta
KIT-QME

KIT DESCONEXIÓN RÁPIDA .50 M/NPT EP

Añadir a la Cesta
KIT-QMV

KIT DESCONEXIÓN RÁPIDA .50 M/NPT FKM

Añadir a la Cesta
KIT-QSV

KIT DESCONEXIÓN RÁPIDA .37T FKM

Añadir a la Cesta
KIT-QSE

KIT DESCONEXIÓN RÁPIDA .37T EP

Añadir a la Cesta
KIT-M12

KIT DE 2 CABLES M12 DE 10 PIES DE LARGO

Añadir a la Cesta
CABLE-UAC

CABLE DE CA USB

Añadir a la Cesta
KIT-DP3

CABLE M12 CONEXIÓN BUS RED

Añadir a la Cesta
KIT-PSM

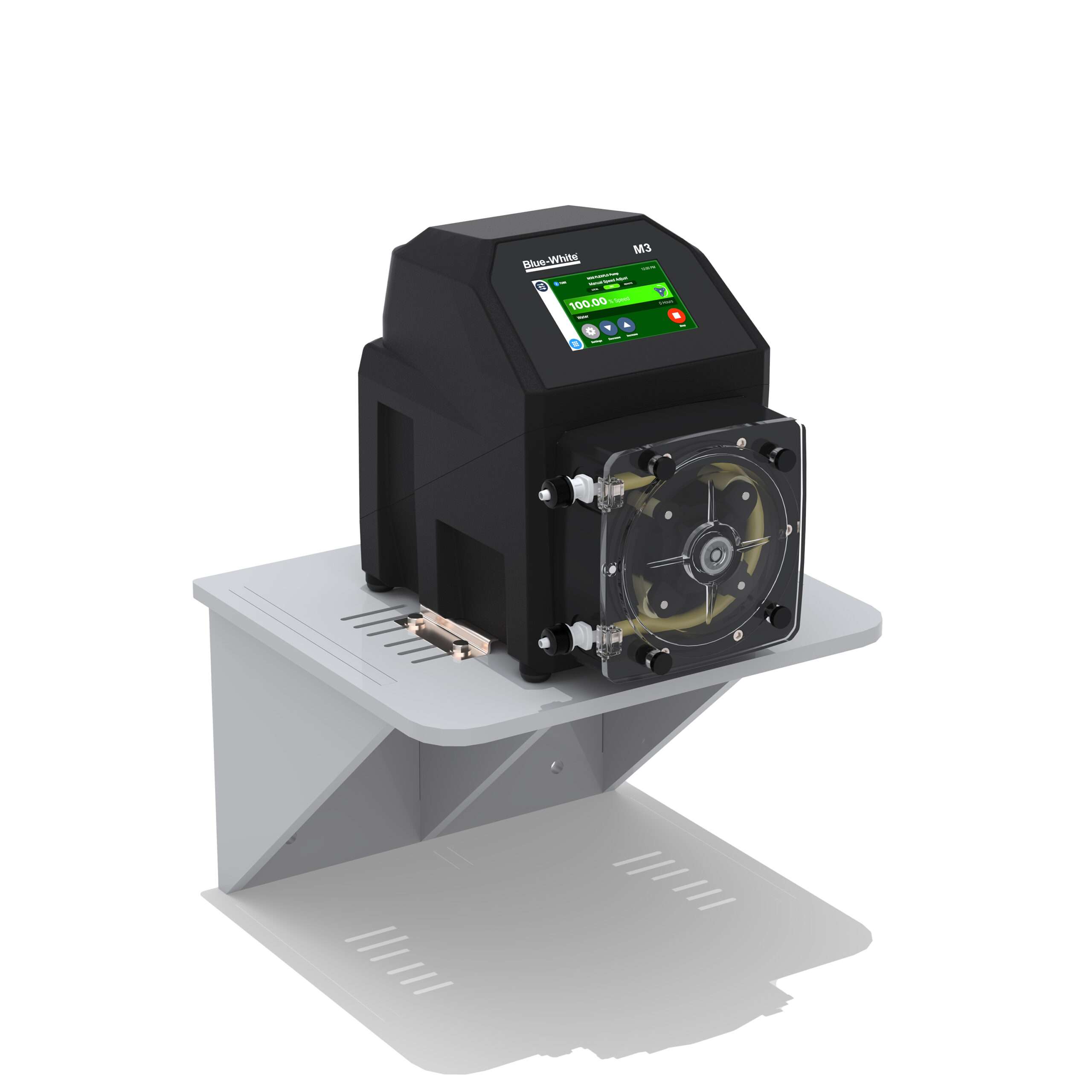

KIT DE MONTAJE EN PARED SERIE 1/2/3/4

Añadir a la Cesta

Piezas de repuesto para Nudies Pump

ImagenNúmero de CatálogoDescripciónPrecioComprar

Descargas

Título
Conjunto de rodillos Serie 3 – 80000-195

1.37 MB Abril 16, 2024

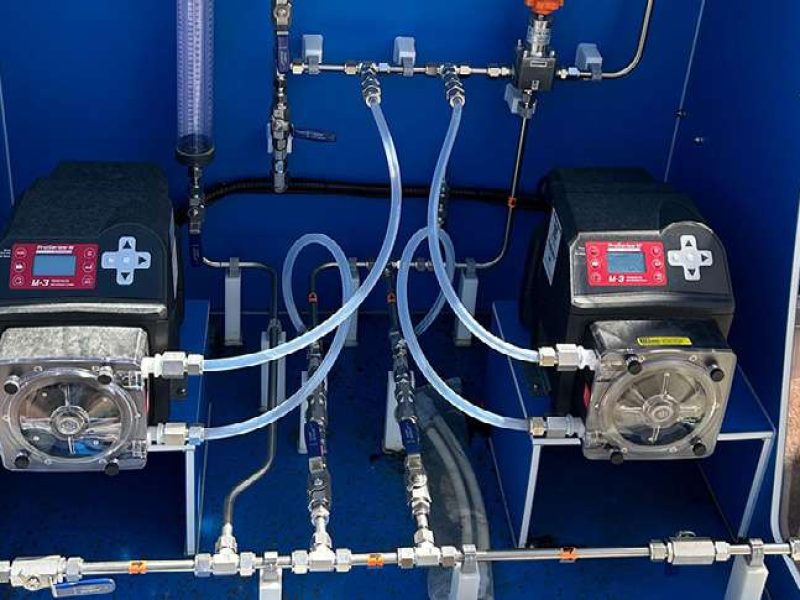

Estudio de caso: el municipio estandariza una bomba y reduce los costos y el mantenimiento en sus instalaciones de tratamiento de agua y aguas residuales

1.37 MB Febrero 1, 2023

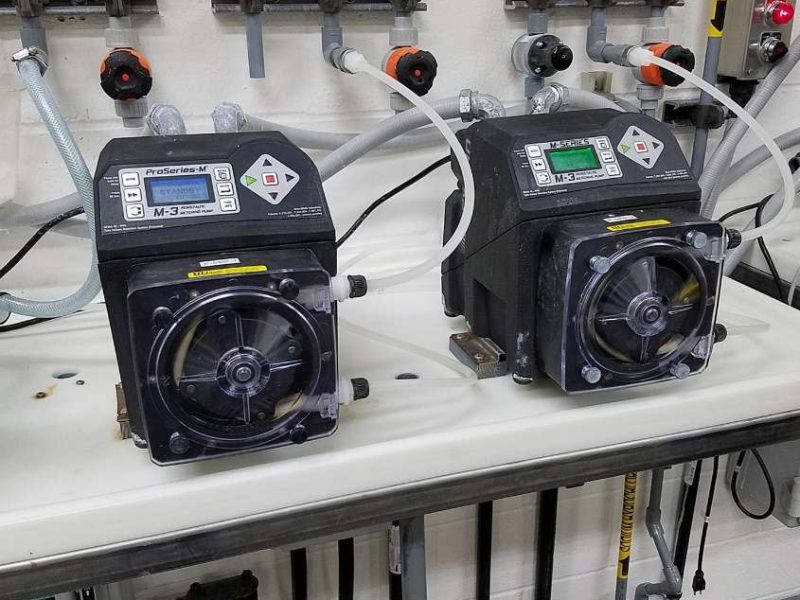

Estudio de caso: la planta de tratamiento de agua realiza con éxito el cambio de gas a cloro líquido

538.23 KB Marzo 13, 2023
FLEXFLO Cuadro comparativo municipal

4.10 MB Enero 24, 2024
FLEXFLO Archivo EDS de bomba

11 KB Febrero 21, 2024
FLEXFLO Archivo GDS de bomba

2 KB Febrero 21, 2024
M3 | Folleto M4 – 80000-714

4.02 MB Marzo 7, 2023
Especificaciones de ingeniería M3

454 KB Febrero 22, 2024
Manual de instrucciones M3 – 80000-616

12 MB Abril 15, 2024
Manual de instrucciones de M3 ​​[Francés] – 80000-616

33.82 MB Marzo 24, 2023
Manual de instrucciones de M3 M4 - 80000-465 [LEGADO]

6.3 MB Abril 15, 2024
Ficha técnica de M3 M4 - 85000-108 [LEGADO]

591.92 KB Abril 15, 2024
Hoja de datos técnicos de M3 – 85000-157

1 MB Abril 15, 2024
Hoja de datos técnicos de M3 ​​[Français] – 85000-157

559.46 KB Marzo 24, 2023
Guía de Accesorios Municipales – 85000-178

1,021.20 KB Abril 29, 2022
Catálogo Municipal 2024 – 80000-708

13.09 MB el 6 de mayo de 2024
Folleto de Productos Municipales

2.98 MB Febrero 14, 2024
Accesorios municipales de desconexión rápida – 85000-140

1.49 MB el 11 de julio de 2023
Guía de selección de tubería municipal – 85000-119

985 KB Abril 18, 2023
Folleto de tubos de bomba peristáltica – 80000-726

3.75 MB Abril 16, 2024
Kits de adaptadores de bomba a patín: 85000-198

340.02 KB Febrero 15, 2024
