A1

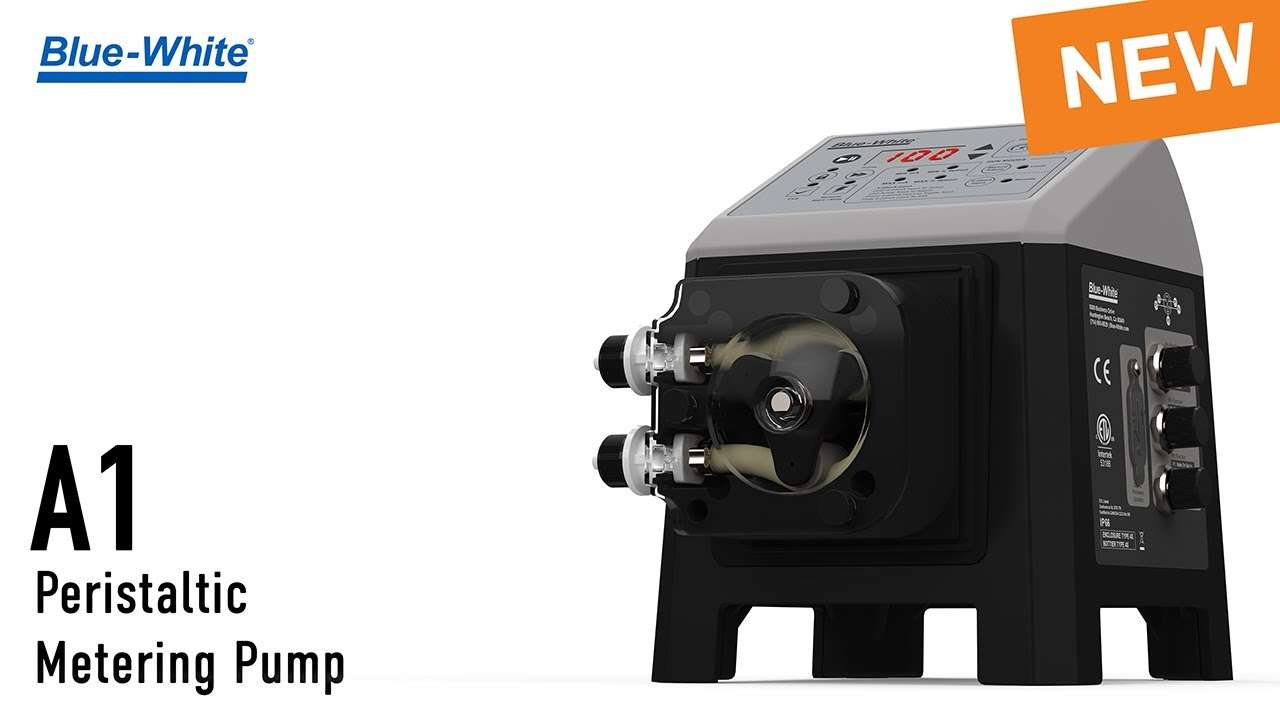

FLEXFLO® Peristaltic Metering Pump

El FLEXFLO® A1 bomba dosificadora peristáltica ofrece alimentación química confiable con controles fáciles de usar y ajuste preciso. Ideal para aplicaciones de flujo bajo a medio, esta bomba autocebante compacta y resistente proporciona una alimentación química suave y no requiere válvulas de retención ni sellos que puedan obstruirse, tener fugas o corroerse.

Las opciones de señal de control remoto incluyen inicio/parada remoto, verificación de flujo y 4-20 mA.

Resumen técnico:

GPH
.003 - 5.6
LPH
.011 - 21.2
ml / min
.1833 - 353
Presión
100 psi (6.9 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
CE, CETLus, RoHS
Métodos de control
Manual, Remoto Analógico
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Visualizador 3D

Caracteristicas

Beneficios de una bomba peristáltica:
  • El diseño de la bomba peristáltica no tiene válvulas que puedan obstruirse y requieran mantenimiento.
  • Autocebado, incluso contra la presión máxima de la línea. No se requieren válvulas de derivación.
  • No puede bloquearse con vapor ni perder cebado.
capacidades:
  • Tasas de salida a: .003 – 5.6 GPH (.011 – 21.2 LPH) y presiones a 100 PSI (6.89 Bar).
Interface de comunicación:
  • Arranque/parada remotos: cierre de contacto seco sin alimentación para arranque/parada remotos.
  • Las salidas de relé incluyen una única de 250 V/3 A y una única de estado sólido.
  • Compatible con Blue-WhiteSistema de sensor de verificación de flujo (FVS) de salida.
  • Las entradas/salidas SCADA incluyen: 4-20 mA. (Incluido solo con A1V)
Diseño de ingeniería superior:
  • 2 años de garantía
  • Rodillos de compresión mecanizados con precisión CNC para una compresión óptima, precisión incomparable y vida útil del tubo.
  • Rotor de servicio pesado: el rotor de plástico de una sola pieza significa que no se flexiona y aumenta la precisión sin resortes metálicos ni bisagras que se corroan.
  • Motor de CC sin escobillas de bajo consumo.
  • Tubos especialmente diseñados para una larga vida útil.
Caracteristicas de seguridad:
  • Detección mejorada de fallas de tubos (TFD+) Detecta la ruptura de un tubo mediante la detección de productos químicos en el cabezal de la bomba. Sin activación en falso: patentado
  • La función de bloqueo evita cualquier manipulación no deseada - Pendiente de patente
  • Protector de pantalla para proteger los controles de entornos hostiles
Lo que Incluye:
  • Bomba dosificadora peristáltica A1
  • Conjuntos de dos tubos
  • Tubo de succión – PVC transparente – 5′ de longitud (3/8″ OD, 1/4″ ID)
  • Colador de succión
  • Peso de cerámica de succión
  • Tubo de descarga – polietileno opaco – 5′ de longitud (3/8″ OD, 1/4″ ID)
  • Accesorio de inyección de descarga con válvula de retención
  • Kit de hardware de montaje
  • escudo de pantalla
  • Tuercas de tubo (x2)

Salida

modelo de tubo Tasa de alimentación Máxima velocidad Presión máxima Temperatura máxima Conjunto de rodillos requerido
GPH LPH ml/min RPM PSI (barras) ° F (° C) Código
A1-1* .001 - 1.09 .002 - 4.13 .035 - 69 65 65 (4.50) 130 (54) 71000 - 350
A1-3* .003 - 5.60 .011 - 21.2 .176 - 353 65 50 (3.45) 130 (54) 71000 - 350
A1-4* .001 - 0.44 .001 - 1.68 .014 - 28 65 100 (6.89) 130 (54) 71000 - 159
A1-6* .001 - 1.35 .003 - 5.14 .043 - 85 65 100 (6.89) 185 (85) 71000 - 159
A1-7* .004 - 4.17 .0158 - 15.8 .132 - 263 65 50 (3.45) 185 (85) 71000 - 350
A1-8* .003 - 3.09 .0117 - 11.7 .098 - 195 65 50 (3.45) 130 (54) 71000 - 255

Especificaciones

Máxima presión de trabajo
  • 100 psig (barra 6.89)
Temperatura maxima del fluido
  • 185 ° F (85 ° C)
Temperatura ambiente máxima
  • 14 °F a 115 °F/ -10 °C a 46 °C
Viscosidad Máxima
  • 5,000 centipoises
Elevación máxima de succión
  • 30 pies de agua al nivel del mar (14.7 atm psi)
Tensión de funcionamiento
  • 115V60Hz 1 PH (0.6A máx.)
  • 220V50Hz 1 PH (0.3A máx.)
  • 230V60Hz 1 PH (0.3A máx.)
  • 230V50Hz 1 PH (0.3A máx.)
  • 240V50Hz 1 PH (0.3A máx.)
Opciones de cable de alimentación
  • 115V60Hz = NEMA 5/15 (EE. UU.)
  • 230V60Hz = NEMA 6/15 (EE. UU.)
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
  • 230V50Hz = BS 1363/A (Reino Unido)
Motor
  • CC sin escobillas, 50W
Ciclo de trabajo
  • Continuo
Resolución de ajuste de velocidad del motor
  • 2,000 : 1 (0.05 – 100 %) RPM máx. = 65 rpm
Dimensiones totales máximas
  • 7.25" ancho x 9" alto x 10" profundidad (18.5 ancho x 22.9 alto x 25.2 profundidad cm)
Peso del Producto
  • 6 libra (2.7 kg)
Peso aproximado de envío
  • 13 libra (5.9 kg)
Dimensiones aproximadas de envío
  • 10.5" ancho x 13.75" alto x 11" profundidad (26.7 ancho x 35 alto x 28 profundidad cm)
Cubierta
  • NEMA 4X (IP66), Valox® (PBT) y PA12
RoHS
Estándares
  • cETLus, CE
