M2

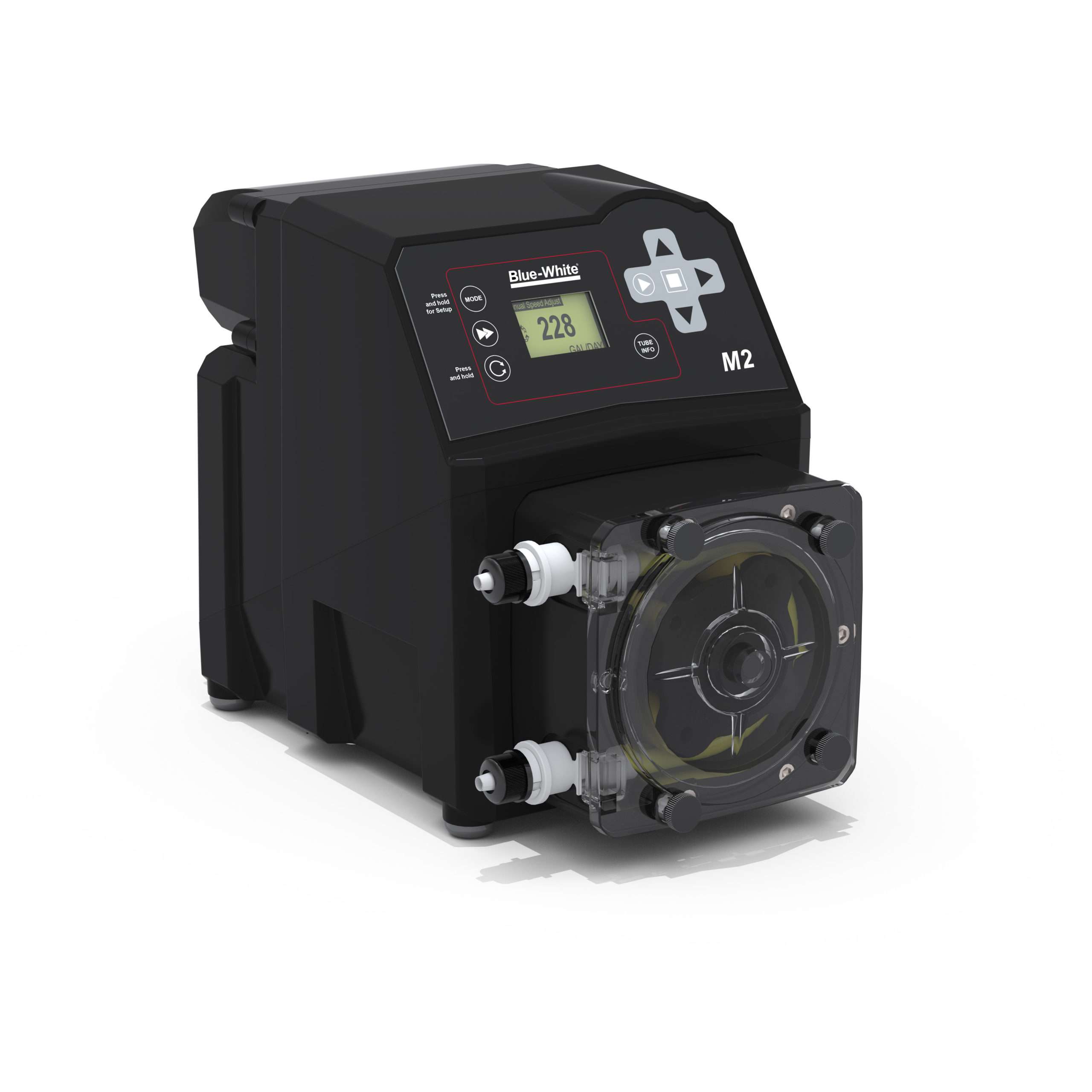

FLEXFLO® Peristaltic Metering Pump

Simplifique la alimentación de productos químicos con la bomba dosificadora peristáltica FLEXFLO® M2. Esta bomba robusta y compacta presenta una acción de bombeo suave y de bajo cizallamiento, lo que la convierte en una opción ideal para dosificar fluidos gaseosos o sensibles al cizallamiento. El M2 no requiere válvulas de retención, sellos u otros equipos auxiliares para funcionar, lo que reduce los intervalos de mantenimiento y el tiempo de inactividad del proceso.

Las opciones de señal de control remoto incluyen inicio/parada remoto, verificación de flujo, pulso y 4-20 mA.

Resumen técnico:

GPH
.0085 - 21.23
LPH
.032 - 80.4
mL / min
.5333 - 1340
Presión
125 psi (8.6 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
NSF/ANSI 61, CE, cETLus, RoHS
Métodos de control
Manual, Remoto Analógico/Digital
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Visualizador 3D

Caracteristicas

Beneficios:
  • Autocebado, incluso contra la presión máxima de la línea. No se requieren válvulas de derivación. No puede bloquearse con vapor ni perder cebado. 30 pies de altura de succión. Suave acción de bombeo de bajo cizallamiento.
  • La detección de fallas en el tubo (TFD) detecta la ruptura del tubo al detectar el producto químico en el cabezal de la bomba. Sin activación en falso: patentado
  • Diseño de tubo de doble canal opcional para un rendimiento y una capacidad de presión óptimos
Comunicación e interfaz:
  • Controles digitales fáciles de usar con pantallas LCD retroiluminadas que muestran la velocidad del motor, los valores de la señal de entrada, el servicio y el estado de la alarma
  • Las entradas incluyen: 4-20 mA y entradas de pulsos para control de velocidad externo remoto y 6-24 VCC con alimentación o cierre de contacto seco sin alimentación para arranque/parada remotos
  • Salidas: un relé de 250 V/3 A para monitorear TFD (Sistema de falla de tubo) y FVS (Sistema de verificación de flujo), una señal analógica de 4-20 mA escalable a la velocidad del motor y una salida de relé para el estado de funcionamiento
  • Compatible con Blue-WhiteSistema de sensor de verificación de flujo (FVS) de salida. El sensor se vende por separado
Diseño superior:
  • 5 años de garantía
  • Relación de reducción de 200:1
  • Caja NEMA 4X (IP66) lavable, con recubrimiento de polvo resistente a productos químicos
  • El rotor de servicio pesado significa que no se flexiona y aumenta la precisión sin resortes metálicos ni bisagras que se corroan.
Caracteristicas de seguridad:
  • Tube Failure Detection (TFD) detecta la ruptura del tubo, evitando derrames químicos peligrosos
Componentes opcionales disponibles:
  • Montaje de soportes extendidos (72000-380) – 1 par, SS, 4 tornillos SS
Qué está incluido:
  • Bomba dosificadora peristáltica M2
  • Conjuntos de dos tubos
  • Herramienta de instalación de tubos
  • Kit de hardware de montaje

ESPECIFICACIONES DE PRODUCTO

Presión máxima de trabajo (sin incluir los tubos de bomba)
  • 125 psig (barra 8.6)
  • NOTA: Consulte los valores nominales de presión máxima del conjunto de tubo de bomba individual.
Temperatura máxima del fluido (sin incluir los tubos de bomba)
  • Conexiones de tubería de 3/8” DE x 1/4” DI: 130 °F (54 °C)
  • Conexiones M/NPT: 185 °F (85 °C)
  • NOTA: Ver conjunto de tubo de bomba individual máx. clasificaciones de temperatura.
Viscosidad Máxima
  • 12,000 centipoises
Elevación máxima de succión
  • 30 pies de agua al nivel del mar (14.7 atm psi)
Temperatura de funcionamiento máxima
  • 14 ° F a 115 ° F (-10 ° C a 46 ° C)
Temperatura máxima de almacenamiento
  • -40 ° F a 158 ° F (-40 ° C a 70 ° C)
Tensión de funcionamiento
  • 115 V CA/60 Hz, monofásico (1 amperios como máximo)
  • 230 V CA/60 Hz, monofásico (1 amperios como máximo)
  • 220 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 240 V CA/50 Hz, monofásico (1 amperios como máximo)
Opciones de cable de alimentación
  • 115V60Hz = NEMA 5/15 (EE. UU.)
  • 230V60Hz = NEMA 6/15 (EE. UU.)
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
  • 230V50Hz = BS 1363/A (Reino Unido)
Motor
  • DC cepillado, 1/8 HP
Ciclo de trabajo
  • ASESORIA CONTINUA
Rango de ajuste de velocidad del motor
  • 200:1 (0.5 % – 100 %) RPM máx. = 130 rpm
Resolución de ajuste de velocidad del motor
  • incrementos de 0.1 %
Pantalla
  • LCD retroiluminado, resistente a los rayos UV
teclado
  • Teclado con interruptor táctil de acción positiva de ocho botones
Dimensiones totales máximas
  • 7-1/2” ancho x 10-1/4” alto x 14” profundidad (19 ancho x 26 alto x 35.6 profundidad cm)
Peso del Producto
  • 28.4 libra (12.9 kg)
Peso aproximado de envío
  • 35 libra (15.9 kg)
Cubierta
  • NEMA 4X (IP66), aluminio con recubrimiento de polvo de poliéster
RoHS
Estándares
  • NSF/ANSI 61, cETLus, CE
