MD3

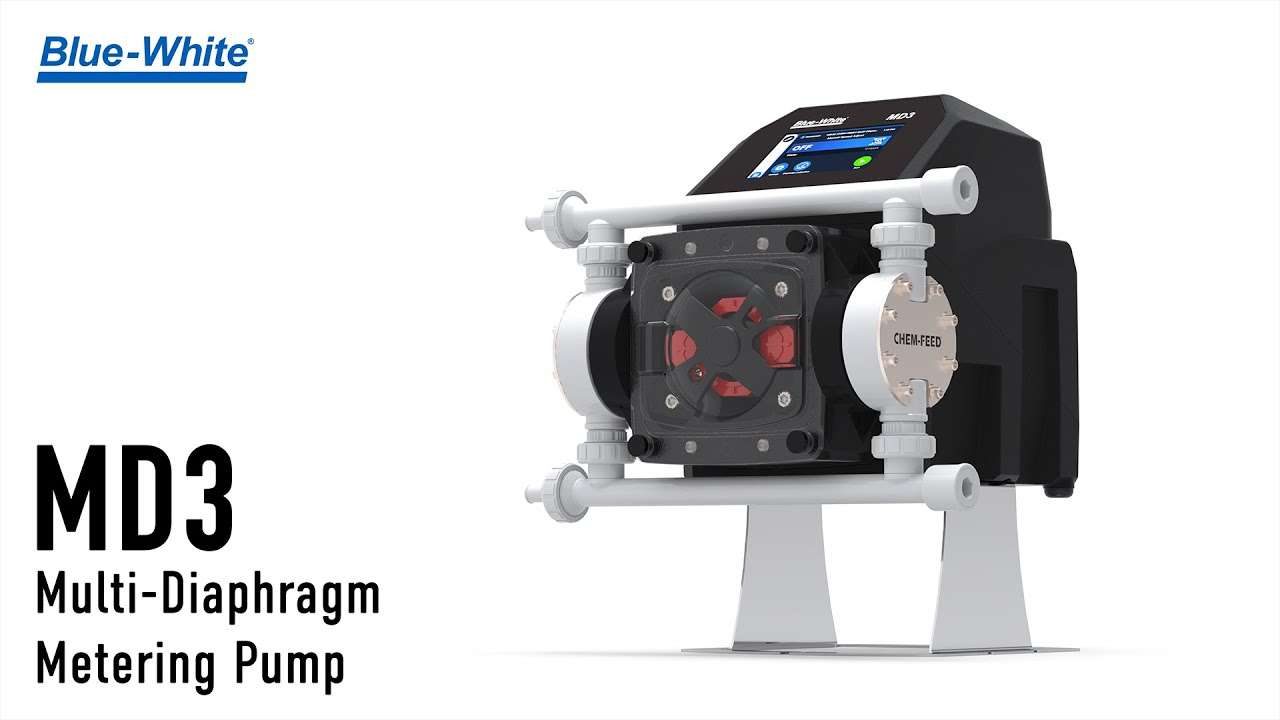

CHEM-FEED® Multi-Diaphragm Metering Pump

La bomba dosificadora de diafragma múltiple MD3 proporciona una alimentación química uniforme y continua incluso cuando se inyectan productos químicos que liberan gases como el ácido peracético y el hipoclorito de sodio. La tecnología Hyperdrive de vanguardia permite alternar la acción de bombeo entre dos diafragmas: cuando un diafragma está en la fase de succión, el otro está en la descarga, lo que da como resultado un perfil de alimentación química suave y elimina la posibilidad de bloqueo de vapor y pérdida de cebado.

Exclusivo del MD3 Diafragmas DiaFlex® durará la vida útil de la bomba, eliminando la necesidad de costosos kits de reconstrucción.

Resumen técnico:

GPH
.03 - 52.6
LPH
.10 - 199
mL / min
1.6667 - 3317
Presión
145 psi (10 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
NSF/ANSI 61, CE, cETLus, RoHS
Métodos de control
Manual, Remoto Analógico/Digital
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Visualizador 3D

Caracteristicas

Beneficios:
  • La exclusiva tecnología Hyperlink Drive permite una alimentación química fluida - Pendiente de patente
  • El diafragma doble con tecnología de carrera completa no perderá cebado, ideal para bombear productos químicos que liberan gases (ácido peracético, hipoclorito de sodio)
  • Puede bombear productos químicos continuamente, como una bomba peristáltica, sin necesidad de ensamblajes de tubos
Comunicación e interfaz:

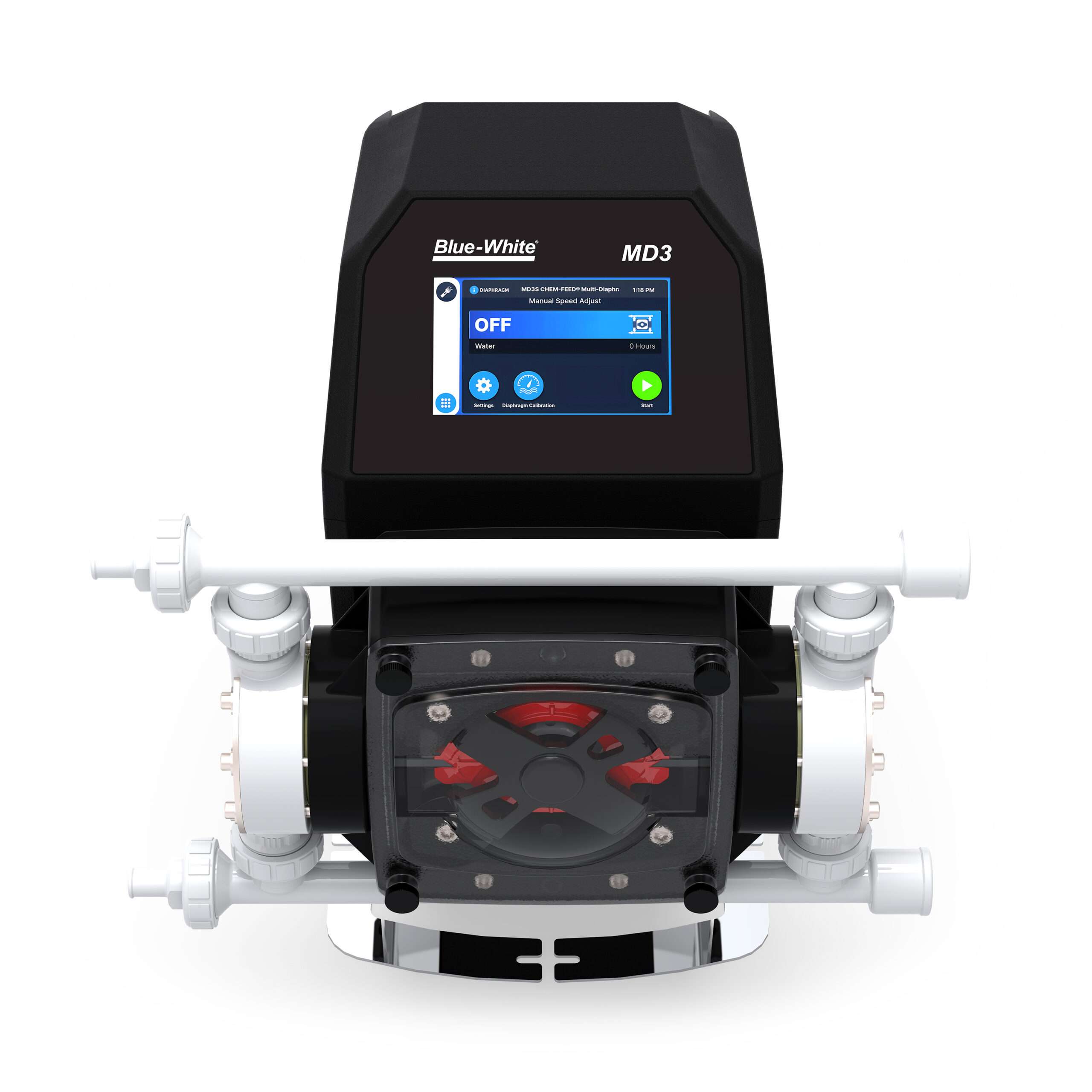

  • Pantalla LCD táctil a color de 5”
  • Configuraciones fáciles de usar
  • Métodos de control:
    • Control manual
    • Entrada de 4-20 mA
    • Arranque / parada remota
    • Entrada de pulso
    • Entrada de frecuencia
    • EtherNet / IP
    • Modbus TCP / IP
    • PROFIBUS
    • Salidas de alarma
    • FVS
    • Salida de relé
Diseño superior:
  • 5 años de garantía
  • Relación de reducción de 2,000:1
  • Caja NEMA 4X (IP66) lavable, con recubrimiento de polvo resistente a productos químicos
  • Válvulas de retención grandes de PVDF, cerámica, doble bola sin resortes metálicos
Caracteristicas de seguridad:
  • Detección de fallas de diafragma (DFD) Detecta la rotura del diafragma detectando sustancias químicas en el cabezal de la bomba. Sin disparos falsos – Patentado
  • Contraseña programable de seguridad de 6 dígitos para evitar manipulaciones
Componentes opcionales disponibles:
  • Montaje de soportes extendidos (72000-557) – 1 par, SS, 4 tornillos SS
Lo que Incluye:
  • Bomba dosificadora de diafragma múltiple MD3
  • Válvula de pie de succión/filtro
  • Kit de hardware de montaje
  • Kit de montaje
    • Conexiones rectas y en codo de ½” M/NPT
    • Conexiones rectas y en codo con espiga para manguera de ½”
    • Tuercas de unión

Salida

Velocidad del motor % RPM 0 PSI (0 bares) 40 PSI (2.8 bares) 90 PSI (6.2 bares) 140 PSI (9.7 bares)
GPH (ml/min)
0% 0 0 0 0 0
1% 1.3 0.5 (32) 0.5 (32) 0.4 (25) 0.4 (25)
5% 10 2.6 (164) 2.4 (151) 2.3 (145) 2.1 (132)
10% 19 5 (315) 4.8 (303) 4.4 (278) 4.1 (259)
25% 48 12.5 (789) 11.9 (751) 11 (694) 10.8 (681)
50% 95 25 (1577) 23.9 (1508) 22 (1388) 21.4 (1350)
75% 142 37.6 (2372) 35.7 (2252) 33.4 (2107) 31.2 (1968)
100% 190 52.6 (3318) 48.2 (3041) 37.9 (2391) 34.6 (2182)

Especificaciones

Máxima presión de trabajo
  • 145 psig (barra 10)
Temperatura maxima del fluido
  • Conexiones de PVDF: 185 °F (85 °C)
Temperatura ambiente máxima
  • 14 °F a 115 °F (-10 °C a 46 °C)
Temperatura máxima de almacenamiento
  • -40 ° F a 158 ° F (-40 ° C a 70 ° C)
Viscosidad Máxima
  • 1,000 centipoises
Elevación máxima de succión
  • 23 pies de agua, 0 psig (7 m, 0 bar)
  • 115 V CA/60 Hz, monofásico (1 amperios como máximo)
  • 230 V CA/60 Hz, monofásico (1 amperios como máximo)
Tensión de funcionamiento
  • 220 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 240 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 230 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 115V60Hz = NEMA 5/15 (EE. UU.)
  • 230V60Hz = NEMA 6/15 (EE. UU.)
Opciones de cable de alimentación
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
  • 230V50Hz = enchufe BS 1363/A (Reino Unido)
Motor
  • Motor CC sin escobillas de 1/4 HP
Rango de ajuste de velocidad del motor
  • 2,000:1 (0.05 % – 100 % de la velocidad del motor) Máx. revoluciones = 190
  • Incrementos de 0.1 % > 10 % de velocidad del motor
Resolución de ajuste de velocidad del motor
  • Incrementos de 0.01 % > 1 % de velocidad del motor y < 10 %
  • Incrementos de 0.001 % < 1 % de velocidad del motor
Pantalla/interfaz de usuario
  • Pantalla táctil LCD a color de 5”, resistente a los rayos UV.
Idiomas de visualización
  • Inglés, español, francés, alemán y portugués seleccionable
Seguridad
  • Contraseña programable de 6 dígitos
Dimensiones totales máximas
  • 16 ancho x 1 alto x 8 profundidad cm)
Peso aproximado de envío
  • 50 libras. (22.7 kg)
Cubierta
  • NEMA 4X (IP66), aluminio con recubrimiento de polvo de poliéster y Noryl
RoHS
Estándares
  • cETLus, CE, NSF61

Accesorios

KIT-M12

KIT DE 2 CABLES M12 DE 10 PIES DE LARGO

Añadir al Carrito
CABLE-UAC

CABLE DE CA USB

Añadir al Carrito
72000-380
72000-557

KIT SOPORTE DE MONTAJE MD-3

Añadir al Carrito
KIT-DP3
KIT-DP3

CABLE M12 CONEXIÓN BUS RED

Añadir al Carrito
Soporte de montaje de bomba - KIT-PSM
KIT-PSM

KIT DE MONTAJE EN PARED SERIE 1/2/3/4

Añadir al Carrito

Piezas de repuesto para Nudies Pump

ImagenNúmero de CatálogoDescripciónPrecioComprar

Descargas

Título
CHEM-FEED Cuadro comparativo municipal

3.15 MB Enero 24, 2024
Folleto de diafragmas DiaFlex – 80000-727

1.61 MB 24 de Julio de 2023
FLEXFLO Archivo EDS de bomba

11 KB Febrero 21, 2024
FLEXFLO Archivo GDS de bomba

2 KB Febrero 21, 2024
Especificaciones técnicas de MD3

59.50 KB Febrero 22, 2024
Manual de instrucciones MD3 – 80000-583 [LEGADO]

8.08 MB Febrero 15, 2024
Manual de instrucciones MD3 – 80000-624

12.84 MB Febrero 23, 2024
Guía de inicio rápido de MD3 – 80000-584

1.20 MB 12 de septiembre de 2023
Hoja de datos técnicos MD3 – 85000-127 [LEGADO]

1.34 MB Febrero 14, 2024
Ficha técnica MD3 – 85000-194

1.23 MB Febrero 15, 2024
Guía de Accesorios Municipales – 85000-178

1,021.20 KB 29 de abril de 2022
Catálogo Municipal 2024 – 80000-708

13.09 MB 29 de diciembre de 2023
Folleto de Productos Municipales

2.98 MB Febrero 14, 2024
