A5

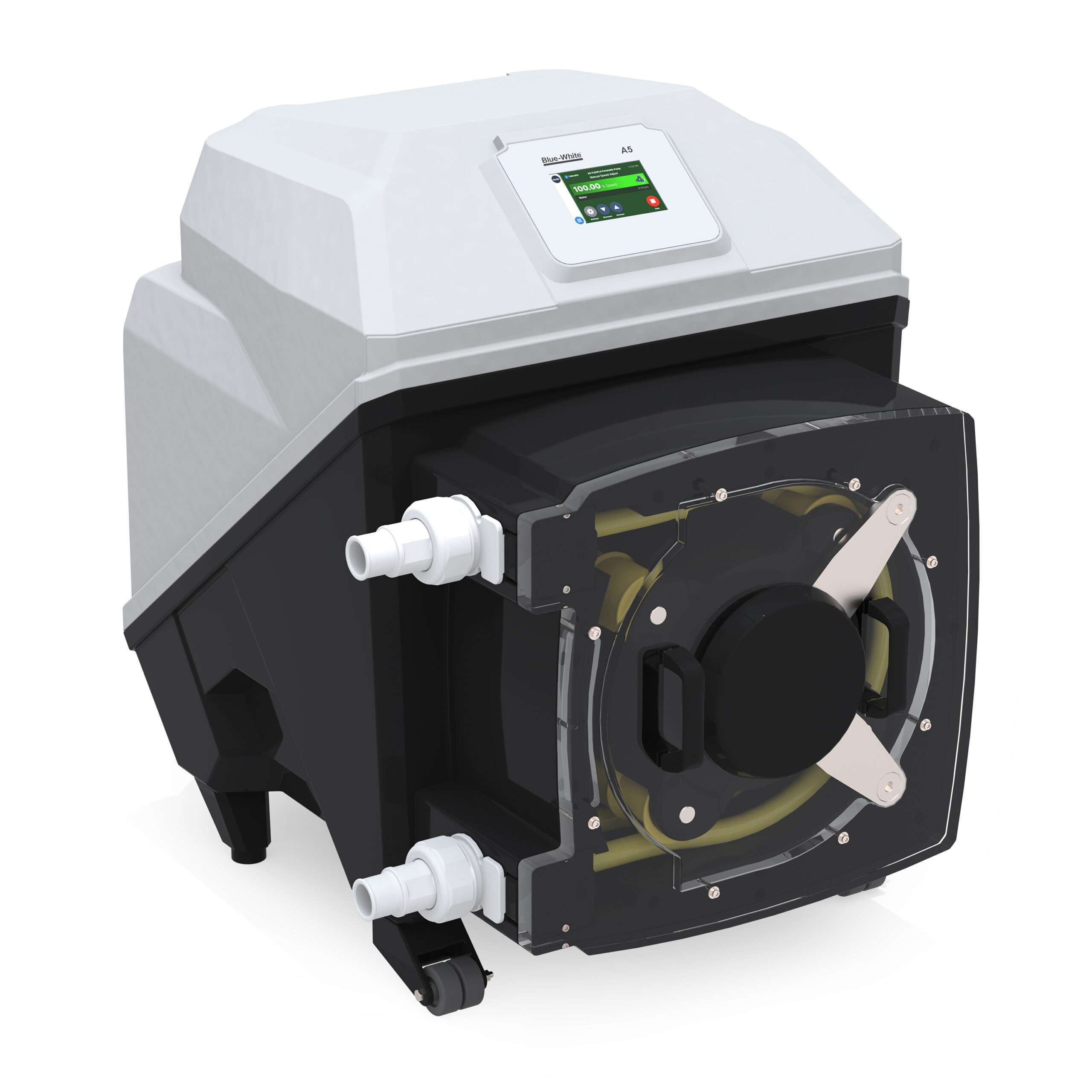

FLEXFLO® Peristaltic Metering Pump
La FLEXFLO® A5 La bomba dosificadora peristáltica ofrece dosificación de fluidos de precisión de alto volumen, con eficiencia energética y necesidades de mantenimiento reducidas. Minimiza la pulsación hasta en un 80% gracias a su exclusivo diseño de rodillo desplazado y conjunto de tubo de doble canal. El M5 está completamente cerrado, es fácilmente configurable y ofrece controles de pantalla táctil intuitivos, opciones de señal de control remoto y una gran pantalla de 5″ para aplicaciones mejoradas de medición y transferencia.
Resumen técnico:
GPH
.0302 - 534
LPH
.1144 - 2021
mL / min
1.9067 - 33683
Presión
65 psi (4.4 Bar)
Grado de protección
NEMA 4X, Kydex
Estándares
CE, CETLus
Métodos de control
Manual, Remoto Analógico/Digital, EtherNet/IP, Modbus TCP/IP, PROFIBUS
Fuente de Energía
115 a 240VAC-50/60Hz
Literatura
Literatura A5
Manuales de instrucciones
Manual de instrucciones A5 - 80000-705Hojas de Datos Técnicos
Ficha técnica A5 – 85000-189Catálogo
Catálogo Industrial 2023
Visualizador 3D
Características y Ventajas
Caracteristicas
Beneficios:
- Autocebado, incluso contra la presión máxima de la línea. No se requieren válvulas de derivación. No puede bloquearse con vapor ni perder cebado. 30 pies de altura de succión. Suave acción de bombeo de bajo cizallamiento.
- La detección de fallas en el tubo (TFD) detecta la ruptura del tubo al detectar el producto químico en el cabezal de la bomba. Sin activación en falso: patentado
- Diseño de tubo de doble canal para un rendimiento y una capacidad de presión óptimos
- El diseño exclusivo de rodillos desplazados reduce la pulsación hasta en un 80 %
Comunicación e interfaz:
- Pantalla LCD táctil a color de 5”
- Configuraciones fáciles de usar
-
Métodos de control:
- Control manual
- Entrada de 4-20 mA
- Arranque / parada remota
- Entrada de pulso
- Entrada de frecuencia
- EtherNet / IP
- Modbus TCP / IP
- PROFIBUS
- Salidas de alarma
- FVS
- Salida de relé
Diseño superior:
- 2 años de garantía
- Relación de reducción de 2,500:1
- Gabinete NEMA 4X lavable y resistente a productos químicos
- El rotor de servicio pesado significa que no se flexiona y aumenta la precisión sin resortes metálicos ni bisagras que se corroan.
Caracteristicas de seguridad:
- Tube Failure Detection (TFD) detecta la ruptura del tubo y evita derrames químicos peligrosos
- Contraseña programable de seguridad de 6 dígitos para evitar manipulaciones
Lo que Incluye:
- Bomba dosificadora peristáltica A5
- Conjunto de tubo preinstalado
- Unidad flash USB con manual de instrucciones
- Cable de alimentación
- Kit de tubo de repuesto
- Soportes de montaje en piso
Salida
| Material/tamaño del tubo | Tasa de alimentación | Máxima velocidad | Presión máxima | Temperatura máxima | Conjunto de rodillos requerido | ||
| GPH | LPH | ml/min | RPM | PSI (barras) | ° F (° C) | Código | |
| Flex-A-Prene® | |||||||
| NPP | .2136 - 534 | .8084 - 2021 | 13.476 – 33690 | 75 | 30 (2.1) | 185 (85) | A5-MNPP-R |
| NLL | .1072 - 286 | .4332 - 1083 | 7.222 – 18056 | 75 | 50 (3.4) | 185 (85) | A5-MNLL-R |
| NHHL | .0302 - 75.6 | .1144 - 286 | 1.907 – 4769 | 75 | 65 (4.5) | 185 (85) | A5-MNHHL-R |
| Flex-A-Thane® | |||||||
| GKK | .0617 - 154.2 | .2334 - 583.6 | 3.891 – 9728 | 75 | 50 (3.4) | 130 (54) | A5-MGKK-R |
Especificaciones
Presión máxima de trabajo (sin incluir los tubos de la bomba)
- 65 psig (barra 4.4)
- NOTA: Consulte los valores nominales de presión máxima del conjunto de tubo de bomba individual.
Temperatura máxima del fluido (excluyendo los tubos de la bomba)
- 185 ° F (85 ° C)
- NOTA: Ver conjunto de tubo de bomba individual máx. clasificaciones de temperatura.
Viscosidad Máxima
- 12,000 centipoises
Elevación máxima de succión
- 30 pies de agua, 0 psig (9.14 m, 0 bar)
Temperatura de funcionamiento ambiente
- 14 ° F a 115 ° F (-10 ° C a 46 ° C)
Temperatura ambiente de almacenamiento
- -40 ° F a 158 ° F (-40 ° C a 70 ° C)
Tensión de funcionamiento
- 115 V CA/60 Hz, monofásico
- 230 V CA/60 Hz, monofásico
- 220 V CA/50 Hz, monofásico
- 240 V CA/50 Hz, monofásico
- 230 V CA/50 Hz, monofásico
Opciones de cable de alimentación
- 115V60Hz = NEMA 5/15 (EE. UU.)
- 230V60Hz = NEMA 6/15 (EE. UU.)
- 220V50Hz = CEE 7/VII (UE)
- 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
- 230V50Hz = BS 1363/A (Reino Unido)
Motor
- CC sin escobillas, 1 hp
Rango de ajuste de velocidad del motor
- 2,500:1 (0.01 % – 100 % de la velocidad del motor) RPM máx. = 75
Resolución de ajuste de velocidad del motor
- Incrementos de 0.1 % > 1 % de velocidad del motor y < 100 %
- Incrementos de 0.01 % < 1 % de velocidad del motor
Pantalla
- Pantalla táctil LCD a color de 5”, resistente a los rayos UV.
Idiomas de visualización
- Inglés, español, francés, alemán y portugués seleccionable
Dimensiones totales máximas
- 25.7” ancho x 30.1” alto x 32.8” profundidad (65.2 ancho x 76.4 alto x 83.3 profundidad cm)
Peso del Producto
- 178 libra (80.7 kg)
Seguridad
- Contraseña programable de 6 dígitos
Peso aproximado de envío
- 180 libra (81.65 kg)
Cubierta
- NEMA 4X, Kydex
RoHS
- Sí
Estándares
- cETLus, CE
