CFPS-3

CHEM-FEED® Plastic Triplex Skid System

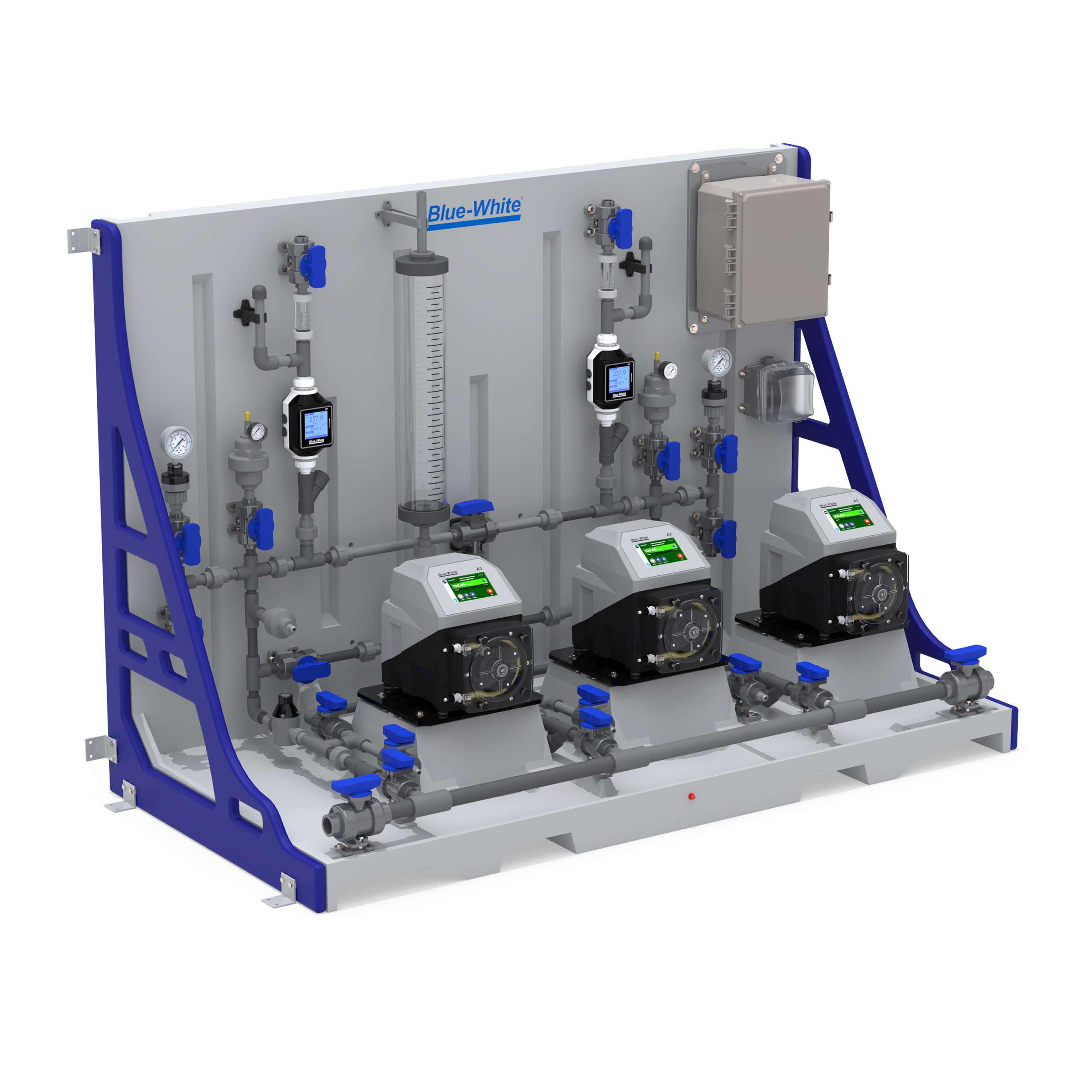

El CHEM-FEED® CFPS-3 Triplex Skid System (para aplicaciones industriales) permite un sistema de inyección de dos bombas con una bomba que actúa como respaldo, lo que elimina el tiempo de inactividad en aplicaciones críticas. El patín se envía completamente montado, simplificando las instalaciones y puestas en marcha. CHEM-FEED® CFPS están construidos con polietileno fuerte, liviano, resistente a químicos y rayos UV y cuentan con conexiones sin rosca y sin fugas. Las opciones de materiales para tuberías incluyen PVC, CPVC, PVDF y Chem Proline® (PE).

Un opcional SONIC-PRO® proporciona una medición precisa de la alimentación de productos químicos y cuenta con una salida aislada de 4-20 mA, control de proceso a través de un relé de estado sólido configurable y disparadores de velocidad de flujo y punto de ajuste total configurables por el usuario.

¿Necesita algo específico? Nuestro equipo se especializa en la construcción de sistemas de dosificación de productos químicos personalizados, con la distribución, los materiales y el rendimiento que usted necesita.

Resumen técnico:

Tipo de sistema
Sistema de bomba triple
Compatibilidad de producto
A1, A2, A3, A4, CD1, CD3, C2, C3
Material del marco
Polietileno
Posición de montaje
Floor
PSI
150
Bar
10.3
Literatura Comercial
Visualizador 3D

Caracteristicas

CHEM-FEED® Engineered Skid Systems fueron diseñados y fabricados utilizando herramientas de modelado sólido para una instalación de tuberías superior y un fácil mantenimiento de los componentes. Los bloques de montaje universales diseñados a medida facilitan el mantenimiento y reemplazo de los componentes.

Beneficios:
  • Patín de alimentación de productos químicos sencillo: fácil de pedir, listo para instalar, plazo de entrega de 2 semanas
  • Indicador de flujo visual para confirmación visual de que el producto químico está fluyendo
  • Todos los componentes instalados están aislados con válvulas de bola para facilitar el mantenimiento
Diseño superior:
  • Fabricado con polietileno fuerte resistente a productos químicos y rayos UV.
  • Soportes de montaje de pared y piso de alta resistencia incluidos
  • Caudalímetro de alimentación de productos químicos opcional para medir con precisión la salida de productos químicos de la bomba dosificadora
  • Conexiones de cableado local opcionales, alimentación y entradas/salidas de fácil acceso
Caracteristicas de seguridad:
  • Tapón roscado para limpieza y desvío de derrames en depósito de contención de goteo
  • Las válvulas de bola están ventiladas para la seguridad del operador
  • Conexiones sin rosca sin fugas para garantizar una alimentación de productos químicos sin fugas
Lo que Incluye:
Estándar
  • Tuberías/uniones: especifique de PVC, CPVC, PVDF o Chem Proline® (PE)
  • Válvula de alivio de presión: protege el sistema contra la presurización excesiva, rango de configuración de 10 a 150 psi, presión máxima del sistema de 150 psi
  • Válvula de retención: protege al usuario del reflujo durante el mantenimiento de la bomba
  • Indicador de flujo: proporciona una indicación visual del movimiento químico a través del sistema
  • Filtro en Y de entrada: recomendado para sistemas de bomba de diafragma
Componentes opcionales (ver matriz de productos)
  • Cilindro de calibración: confirme la salida de la bomba en las condiciones del sistema. Especifique volúmenes de cilindros de 1.6 GPH a 64 GPH.
  • Amortiguador de pulsaciones: protege los componentes del sistema de las pulsaciones. Recomendado solo para sistemas de bomba de diafragma
  • Manómetro con protector: aísle y proteja el manómetro del sistema. Especifique rangos de presión de 0 a 30 psi, de 0 a 100 psi o de 0 a 200 psi
  • Caudalímetro para productos químicos S6A: proporciona datos de salida de pulsos y de 4-20 mA a SCADA y a la bomba para verificar la alimentación de productos químicos
  • Caja de terminales: Bombas precableadas para facilitar el acceso a todos los cables de señal eléctrica
  • Caja de salida eléctrica: diseñada para usar en lugares mojados, húmedos o secos
  • Válvula de contrapresión: protege al usuario del reflujo durante el mantenimiento de la bomba
  • Interruptor de presión con protector: activa o desactiva el equipo cuando la presión en un sistema de tuberías sube o baja a una presión establecida

Especificaciones

patín
  • Estructura de polietileno químicamente resistente
Bomba (se vende por separado)
  • FLEXFLO® Bombas peristálticas A1, A2, A3 o A4
  • CHEM-FEED® Bombas de diafragma CD1, C2, C3 o CD3
Roscado
  • Entrada de 1” y salida de 1/2” PVC cédula 80 (CPVC, PVDF, Chem Proline® opcionales)
Juntas
  • Juntas de FKM (EPDM opcional).
Tubería (T)
  • PVC trenzado reforzado, 200 psi máx., certificado NSF 51 / NSF 61.
  • Las conexiones de los tubos flexibles de entrada y salida de la bomba terminan en uniones a medias y se fijan al racor de púas con abrazaderas de acero inoxidable. (Opcional: PTFE de 1/2”, PE de 1/4”, PTFE de 1/4”)
Abrazaderas para tubing
  • Banda SS serie 300, tornillo SS serie 400
Uniones (U)
  • Cuerpo de PVC, cédula 80 (CPVC, PVDF opcionales)
Válvulas de bola (V)
  • Uniones verdaderas, ventiladas, cuerpo de PVC, cojinetes y asientos de eje de PTFE (CPVC, PVDF opcionales).
Válvula de alivio de presión (PRV)
  • Cuerpo de PVC, diafragma primario de PTFE. Componentes que no entran en contacto con el fluido: junta secundaria de EPDM, resorte de acero cincado, herrajes externos de acero inoxidable, tornillo de ajuste de presión de HDPE. Ajuste continuo de 10 a 150 psi. (CPVC, PVDF opcionales)
Cilindro de calibración (CC)
  • Cuerpo de PVC, tapas de PVC, ventilación de salida de tubería de PVC de 1/2”
  • Volúmenes disponibles: 3 GPH (100 ml), 8 GPH (250 ml), 16 GPH (500 ml), 32 GPH (1000 ml), 64 GPH (2000 ml) y 128 GPH (4000 ml).
Amortiguador de pulsaciones (PD)
  • Cuerpo de CPVC, volumen de 10 pulgadas cúbicas (PVDF opcional)
Calibre con protector (G)
  • Manómetro: de acero inoxidable con líquido y tapón de seguridad, montaje inferior, rosca NPT de 1/4”. Rangos de presión disponibles: 0-60 psi, 0-160 psi, 0-300 psi. Protector: cuerpo de PVC, con aceite termocompensado. (Opcional: CPVC, PVDF).
Válvula de retención (CV)
  • Cuerpo de PVC. Presión de apertura: 1.0-1.5 psi
  • Presión máxima de trabajo: entrada = 150 psi, espalda = 100 psi (CPVC, PVDF opcionales)
Indicador de flujo (F)
  • Acrílico colado mecanizado, conexiones de PVC, bola de cerámica, tope de bola de PVDF, medias uniones de PVC.
Sensor de flujo (MS6)
  • Cuerpo de PVDF y PEEK. Rangos de flujo disponibles: 10 – 5,000 mL/min, 100-10 000 mL/min.
Filtro Y (S)
  • Cuerpo de PVC, malla de 1/32” (CPVC, PVDF opcionales)
Interruptor de presión (PSH)
  • Acero inoxidable 316
Válvula de contrapresión (BPV)
  • Cuerpo de PVC, rango de 0 a 150 PSI (CPVC, PVDF opcionales)
Bloques de montaje universales
  • PA 12
Soportes de montaje extendidos de la bomba
  • Acero inoxidable 316
Almohadillas para pies de montaje deslizante
  • Acero inoxidable 316
Accesorios de montaje
  • Acero inoxidable 304: solo se acepta montaje en piso
Máxima presión de trabajo
  • 150 psig (barra 10.3)
Temperatura de Funcionamiento
  • 14 ° F a 115 ° F (-10 ° C a 46 ° C)
Volumen de contención
  • 3.2 gal (12.1 L): integral al patín. Puerto de drenaje FNPT de 1/4”.
Dimensiones totales máximas
  • 72” ancho x 49.50” alto x 35.0” profundidad (182.88 ancho x 125.73 alto x 88.90 profundidad cm)
Peso aproximado de envío
  • Estándar: 435 lb (200.0 kg) – Con bombas montadas: hasta 570 lb (260 kg)
Dimensiones aproximadas de envío
  • 82”x 44” x 64”
