La visa F-461

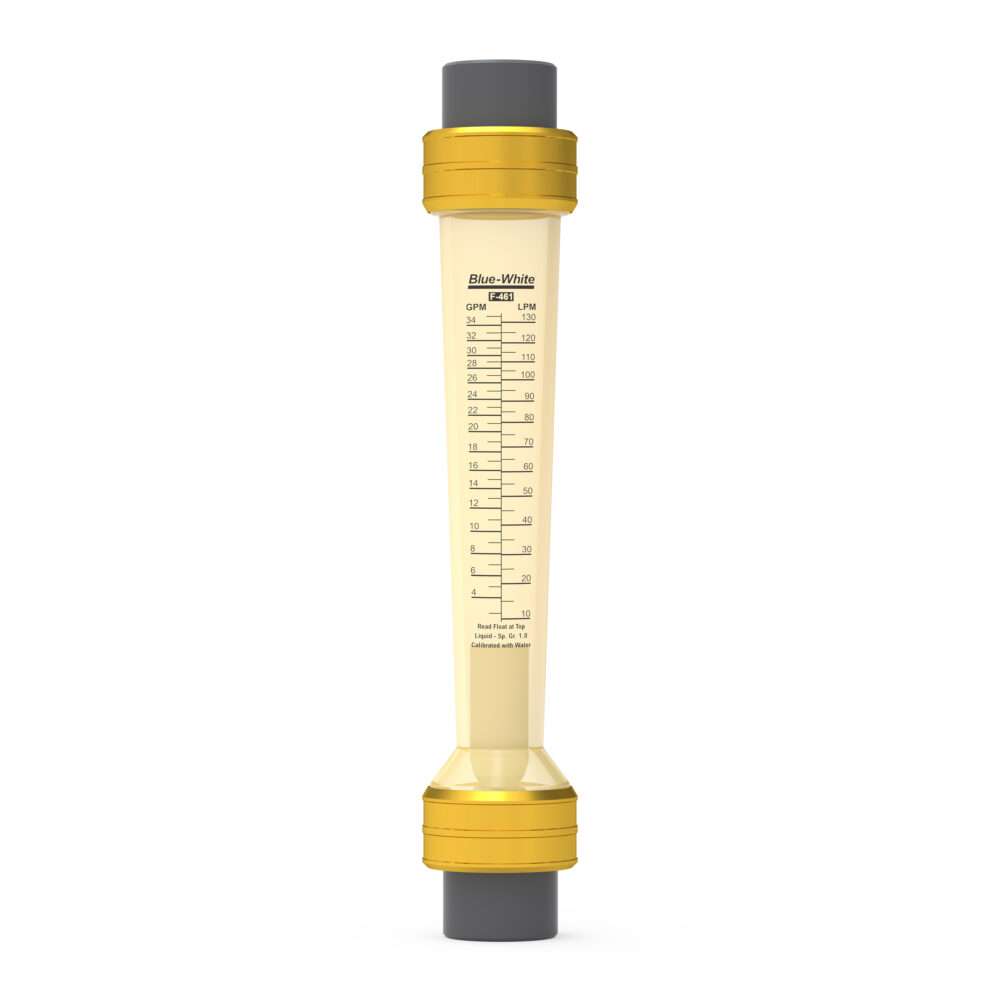

Medidor de flujo de polisulfona
Los medidores de flujo de polisulfona de la serie F-461 cuentan con nervaduras de guía de flotador diseñadas con precisión, lo que elimina los metales en la ruta del fluido y son ideales para entornos corrosivos como el agua desionizada u otras aplicaciones en las que se desea un medidor totalmente de plástico. El flotador está construido de Los adaptadores de PTFE y PVC o PVDF opcionales están disponibles para aplicaciones corrosivas.
Resumen técnico:
GPM
1 - 35
LPM
4 - 130
PSI
150
Bares
10.3
Fahrenheit (° F)
210
Celsius (° C)
98
Cuerpo material
Polisulfona
Tamaños de tubería
Racores NPT hembra de 1″
Literatura
F-461 Literatura
Manuales de instrucciones
Manual de instrucciones F-461 – 80000-612Hojas de Datos Técnicos
Ficha técnica F-461 – 85000-060Catálogo
Catálogo Industrial 2023
Visualizador 3D
Características y Ventajas
Caracteristicas
- Para uso en aplicaciones UltraPure
- No hay metal en la ruta del fluido
- Flotador guiado por costillas
- El cuerpo del medidor de polisulfona resiste altas temperaturas y presiones
- Flotador de PTFE y adaptadores opcionales de PVC o PVDF para aplicaciones corrosivas
- Escala permanente de lectura directa
Lo que Incluye:
- Caudalímetro x1
- Manual de instrucciones
Especificaciones
Max. Presión laboral:
- 150 psig (10.3 bar) a 70 °F (21 °C)
Max. Temperatura del fluido:
- Adaptadores de PVDF: 210 ˚F/98 ˚C a 0 PSI
- Adaptadores de PVC: 130 ˚F/54 ˚C a 0 PSI
Precisión de escala completa:
- +/- 2 ½ %
Material del cuerpo del medidor:
- Polisulfona
Material del adaptador:
- Hembra NPT (1”): PVDF o PVC
Tuercas de unión:
- Aluminio anodizado (PVC opcional)
Material del flotador:
- PTFE
Material de la junta tórica:
- FKM
Caída de presión máxima:
- 2 PSI
Aprox. Peso de envío:
- lb. 3 (1.4 kg)
¡ORDENA YA!
| Imagen | Número de Catálogo | Descripción | Precio | Comprar |
|---|
Rangos de medidores
Modelos con conexiones F/NPT
Modelos para Líquido con adaptadores de PVC
| Nº modelo | GPM | LPM | Adaptador F/NPT | Material flotante | Material adaptador |
|---|---|---|---|---|---|
| F-461100LX-16P | 1 a 10 | 4 a 40 | 1 " | PTFE | PVC |
| F-461200LX-16P | 2 a 20 | 5 a 75 | 1 " | PTFE | PVC |
| F-461300LX-16P | 3 a 35 | 12 a 130 | 1 " | PTFE | PVC |
Modelos con conexiones F/NPT
Modelos para Liquid con adaptadores PVDF
| Nº modelo | GPM | LPM | Adaptador F/NPT | Material flotante | Material adaptador |
|---|---|---|---|---|---|
| F-461100LX-16K | 1 a 10 | 4 a 40 | 1 " | PTFE | PVDF |
| F-461200LX-16K | 2 a 20 | 5 a 75 | 1 " | PTFE | PVDF |
| F-461300LX-16K | 3 a 35 | 12 a 130 | 1 " | PTFE | PVDF |
