MS6

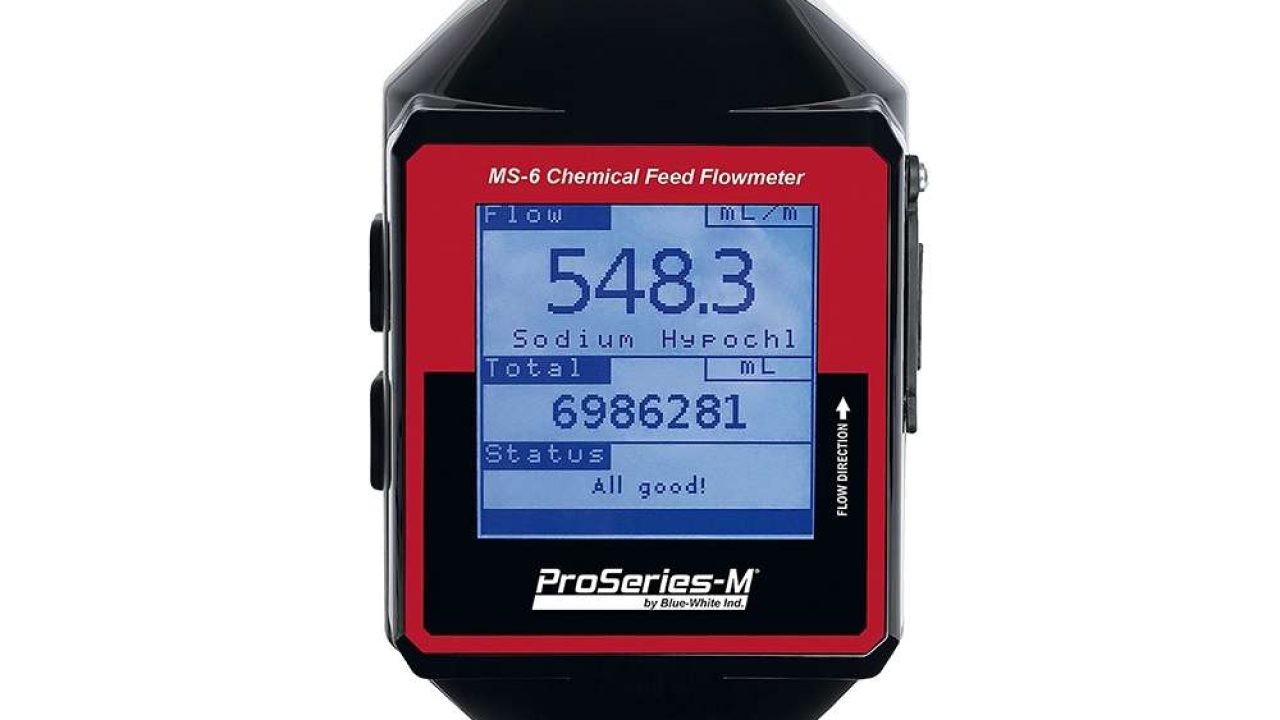

SONIC-PRO® Chemical Feed Flow Meter

El MS6 mide con precisión la alimentación de productos químicos líquidos en rangos de 10 a 5,000 ml/min y de 100 a 10,000 XNUMX ml/min. Este medidor de flujo plug-and-play funciona nada más sacarlo de la caja, pero se puedeconfigurable vía Blue-Central® software de escritorio

Los productos químicos precalibrados incluyen Wagua, amoníaco acuoso al 10 %, hidróxido de amonio al 30 %, cloruro férrico al 40 %, hipoclorito de sodio al 12.5 %, permanganato de sodio al 40 %, ácido hidrofluorosilícico al 25 % y sulfato de amonio al 10 %. Se pueden calibrar productos químicos adicionales realizando una calibración química personalizada.

Resumen técnico:

mL / min
10 - 10000
GPH
.158 - 158.5
PSI
200
Bar
13.78
Fahrenheit (° F)
104
Celsius (° C)
40
Cuerpo material
PVDF, OJEADA
Tamaños de tubería
Espiga de ½”, ½” M/NPT, deslizamiento de PVC de ½”
Literatura
Visualizador 3D

Caracteristicas

Beneficios:
  • Rango de flujo 1: 10 – 5,000 ml/min (0.158 – 79.2 GPH)
  • Rango de flujo 2: 100 – 10,000 ml/min (1.58 – 158.5 GPH)
  • El sensor está listado en NSF 61
  • Accesorios de tubería en línea para una fácil instalación

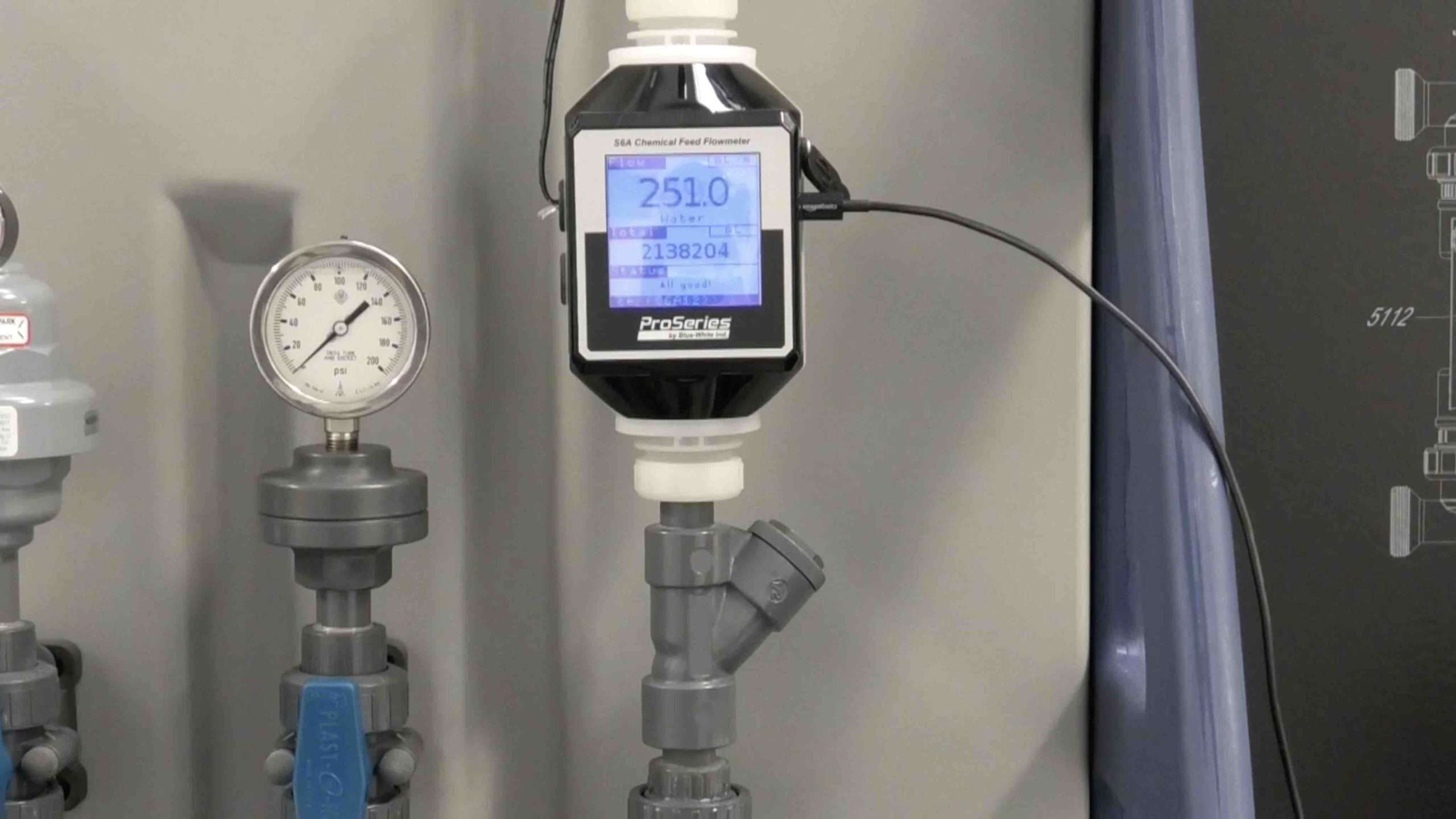

  • Configurable a través del software de escritorio Blue-Central®
  • Salida aislada de 4-20 mA: totalmente configurable
  • Salida de pulsos de 0-10000 Hz: totalmente configurable
  • Tasa de flujo configurable por el usuario y disparadores de punto de ajuste total
  • Lecturas de caudal tan bajas como 10 ml/min
  • Los accesorios de extremo húmedo incluidos permiten más de 14 configuraciones de entrada y salida
  • Uniones verdaderas para facilitar el mantenimiento
  • Componentes húmedos fabricados con PVDF y PEEK
  • Inspección visual rápida con luz LED de estado incorporada
  • Control de procesos a través de un relé de estado sólido configurable, que se puede configurar para cerrar o abrir el gatillo a un caudal o al flujo total para la operación de procesamiento por lotes

ESPECIFICACIONES DE PRODUCTO

Electrónica/Hardware

SPU (Unidad de procesamiento de señales):

Cubierta
  • NEMA 4X (IP66) Policarbonato, hardware SS.
  • Dimensiones: 10.02H x Ø3.79 pulgadas (254.5H x Ø96.1 mm)
  • Peso 1.5 libras (68 kg)
Requisitos de energía
  • 5 V CC; 5 vatios máximo
Condiciones ambientales
  • Temperatura de funcionamiento: 14 F a 104 F (-10 C a 40 C)
  • Almacenamiento: -40 F a 158 F (-40 C a 70 C)
  • Humedad relativa: 0% - 90%
Pantalla
  • Tipo: Pantalla de cristal líquido
  • Luz de fondo: luz de fondo LED blanca
Lenguaje de software
  • Inglés
Unidades de volumen
  • Tasa configurable independientemente y unidades totales en: galones estadounidenses, litros o mililitros.
Unidades de tiempo
  • Segundos, minutos, horas, días.
Promedio de tasa de flujo
  • Seleccionable: 1, 4, 8, 16 y 32 segundos.
Salidas de datos
  • Salida aislada de 4-20 mA: totalmente configurable
  • Salida de pulsos de 0-10000 Hz: totalmente configurable
Control de procesos
  • Un relé de estado sólido
  • Capacidad de carga: 24 V CC, 100 mA máx. (ex. suministrado)
  • Configúrelo según el caudal para el disparador de caudal alto/bajo/rango. Los valores de liberación programables permiten la liberación automática o la operación de bloqueo manual.
  • Configure el flujo total para operaciones por lotes cronometradas y activadas automáticamente para aplicaciones de alimentación proporcional.
Fuente de alimentación (configurable por el usuario)
  • Incluye cada uno de los siguientes:
  • Transformador de EE. UU., 115 VCA 60 HZ / 5 VCC, enchufe NEMA 5/15
  • Transformador Europa, 230VAC 50HZ / 5VDC, enchufe CEE 7/V11
  • Transformador de Australia / Nueva Zelanda, 240VAC 50HZ / 5VDC, enchufe AS 3112
  • Transformador UK, 230VAC 50Z / 5VDC, enchufe BS 1363/A

Software Blue-Central®

Características del software
  • Configurable 4-20mA, salida de pulsos, salida de frecuencia,
  • Punto de ajuste del relé de estado sólido
  • Supervisar el caudal en tiempo real
  • Supervise el volumen total en tiempo real
  • Supervisar el diagnóstico del medidor
  • Firmware actualizable en campo
  • Restablecimiento de fábrica
  • TDS n.º 85000-137 rev.17 20191203
Sistemas operativos compatibles
  • Windows 7, 8 y 10
  • Mac (OSX 10.11/10.12/10.13)
Conector de computadora
  • USB-C (cable USB-A a USB-C incluido)

Materiales mojados

transductor
  • OJEADA
Cuerpo
  • PVDF Y OJEADA
Anillos tóricos
  • TFE/P
  • EP
Accesorios (incluidos)
  • Diente dentado de PVDF de 1/2”
  • Codo espigado de PVDF de 1/2” DI
  • PVDF 1/2” M/NPT
  • Codo PVDF 1/2” M/NPT
  • Deslizamiento PVC 1/2”

Operación general

Perfiles químicos precalibrados
  • Agua
  • Amoníaco acuoso
  • Hidróxido de amonio
  • Cloruro férrico 40%
  • Bisulfito de Sodio 40%
  • Hipoclorito de sodio 12.5%
  • permanganato de sodio
  • Ácido hidrofluorosilícico 25%
  • Sulfato de Amonio 10%
Tipos de fluidos compatibles
  • Fluidos acústicamente conductores
  • Partículas y burbujas con 50,000 ppm o menos

Rangos de medidores
