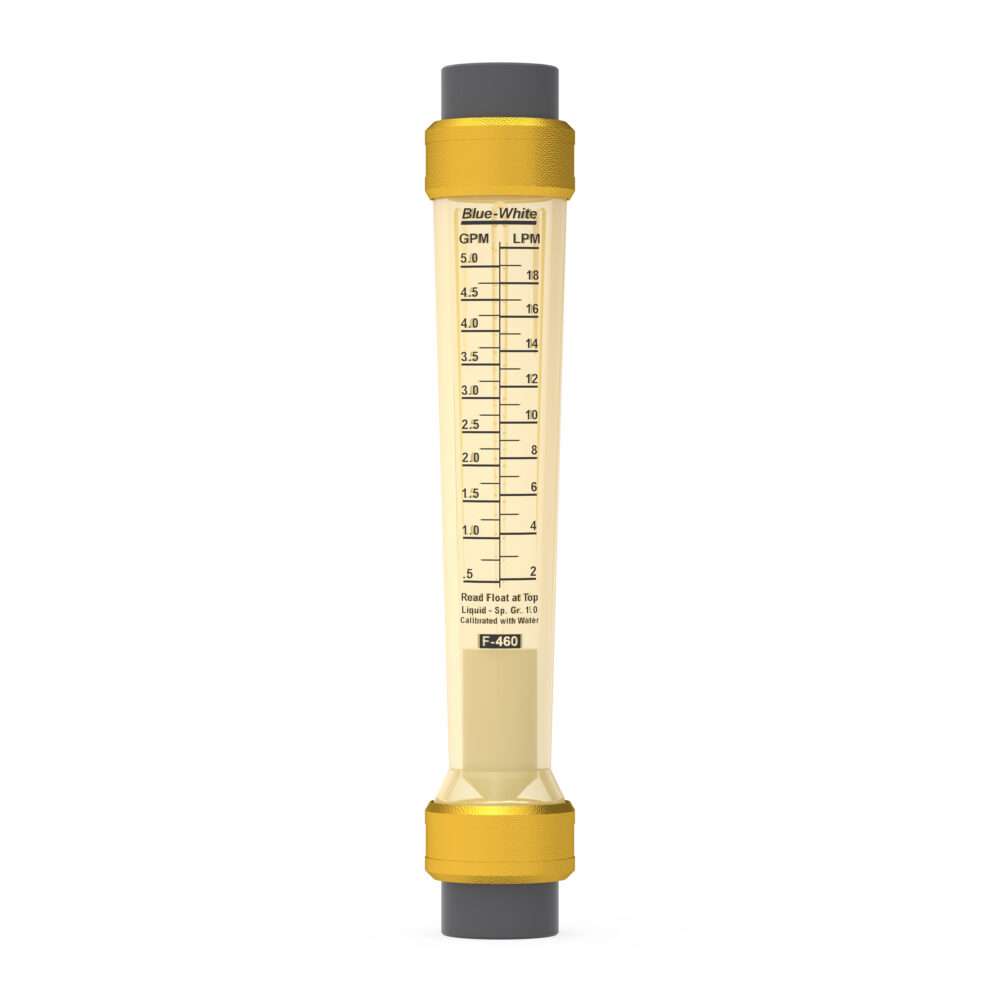

La visa F-460
Medidor de flujo de polisulfona
Los medidores de flujo de polisulfona de la serie F-460 cuentan con nervaduras de guía de flotador diseñadas con precisión, lo que elimina los metales en la ruta del fluido y son ideales para entornos corrosivos como el agua desionizada u otras aplicaciones donde se desea un medidor totalmente de plástico. El flotador está fabricado con PTFE y los adaptadores opcionales de PVC o PVDF están disponibles para aplicaciones corrosivas.
Resumen técnico:
GPM
.1 - 5
LPM
.4 - 20
PSI
150
Bar
10.3
Fahrenheit (° F)
210
Celsius (° C)
98
Cuerpo material
Polisulfona
Tamaños de tubería
Racores NPT hembra de 1/2″ y 3/4″
Literatura
F-460 Literatura
Manuales de instrucciones
Manual de instrucciones F-460 – 80000-324Hojas de Datos Técnicos
Ficha técnica F-460 – 85000-019Catálogo
Catálogo Industrial 2023
Visualizador 3D
Características y Ventajas
Caracteristicas
- Para uso en aplicaciones UltraPure
- No hay metal en la ruta del fluido
- Flotador guiado por costillas
- El cuerpo del medidor de polisulfona resiste altas temperaturas y presiones
- Flotador de PTFE y adaptadores opcionales de PVC o PVDF para aplicaciones corrosivas
- Escala permanente de lectura directa
Lo que Incluye:
- Caudalímetro x1
- Manual de instrucciones
Especificaciones
Max. Presión laboral:
- 150 psig (10.3 bar) a 70 °F (21 °C)
Max. Temperatura del fluido:
- Adaptadores de PVDF: 210 ˚F/98 ˚C a 0 PSI
- Adaptadores de PVC: 130 ˚F/54 ˚C a 0 PSI
Precisión de escala completa:
- +/- 2 ½ %
Material del cuerpo del medidor:
- Polisulfona
Material del adaptador:
- NPT hembra (½” y ¾”): PVDF o PVC
Tuercas de unión:
- Aluminio anodizado (PVC opcional)
Material del flotador:
- PTFE
Material de la junta tórica:
- FKM
Caída de presión máxima:
- 2 PSI
Aprox. Peso de envío:
- lb. 1 (0.45 kg)
Comprar Ahora
| Imagen | Número de Catálogo | Descripción | Precio | Comprar |
|---|
Rangos de medidores
Modelos con conexiones F/NPT
Modelos para Líquido con adaptadores de PVC
| Nº modelo | GPM | LPM | Adaptador F/NPT | Material flotante | Material adaptador |
|---|---|---|---|---|---|
| F-46010LX-08P | 0.1 a 1.2 | 0.4 a 4.4 | 1 / 2 " | PTFE | PVC |
| F-46010LX-12P | 0.1 a 1.2 | 0.4 a 4.4 | 3 / 4 " | PTFE | PVC |
| F-46020LX-08P | 0.2 a 2.0 | 0.8 a 8.0 | 1 / 2 " | PTFE | PVC |
| F-46020LX-12P | 0.2 a 2.0 | 0.8 a 8.0 | 3 / 4 " | PTFE | PVC |
| F-46030LX-08P | 0.3 a 3.0 | 1.0 a 11 | 1 / 2 " | PTFE | PVC |
| F-46030LX-12P | 0.3 a 3.0 | 1.0 a 11 | 3 / 4 " | PTFE | PVC |
| F-46050LX-08P | 0.5 a 5.0 | 2.0 a 20 | 1 / 2 " | PTFE | PVC |
| F-46050LX-12P | 0.5 a 5.0 | 2.0 a 20 | 3 / 4 " | PTFE | PVC |
Modelos con conexiones F/NPT
Modelos para Liquid con adaptadores PVDF
| Nº modelo | GPM | LPM | Adaptador F/NPT | Material flotante | Material adaptador |
|---|---|---|---|---|---|
| F-46010LX-08K | 0.1 a 1.2 | 0.4 a 4.4 | 1 / 2 " | PTFE | PVDF |
| F-46010LX-12K | 0.1 a 1.2 | 0.4 a 4.4 | 3 / 4 " | PTFE | PVDF |
| F-46020LX-08K | 0.2 a 2.0 | 0.8 a 8.0 | 1 / 2 " | PTFE | PVDF |
| F-46020LX-12K | 0.2 a 2.0 | 0.8 a 8.0 | 3 / 4 " | PTFE | PVDF |
| F-46030LX-08K | 0.3 a 3.0 | 1.0 a 11 | 1 / 2 " | PTFE | PVDF |
| F-46030LX-12K | 0.3 a 3.0 | 1.0 a 11 | 3 / 4 " | PTFE | PVDF |
| F-46050LX-08K | 0.5 a 5.0 | 2.0 a 20 | 1 / 2 " | PTFE | PVDF |
| F-46050LX-12K | 0.5 a 5.0 | 2.0 a 20 | 3 / 4 " | PTFE | PVDF |
