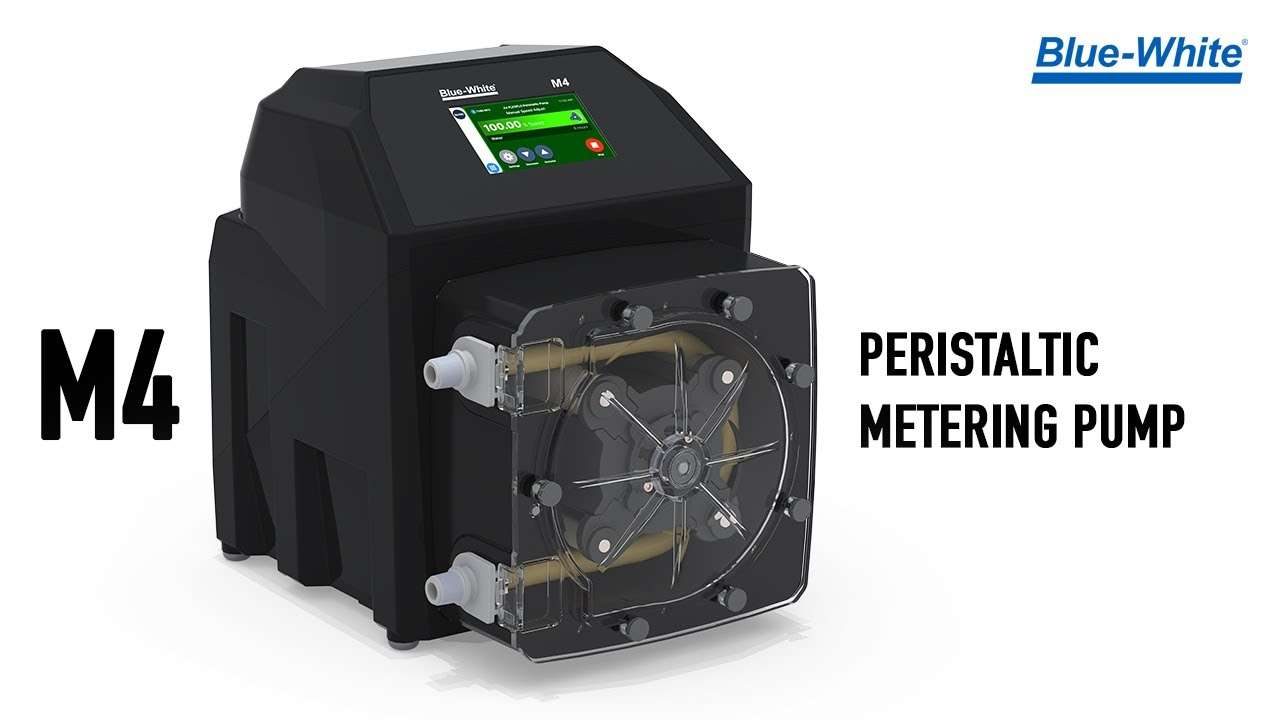

M4
FLEXFLO® Peristaltic Metering Pump
Experimente la medición de productos químicos del siguiente nivel con el FLEXFLO® Bomba dosificadora peristáltica M4. El M4 combina una medición precisa a presiones de descarga de hasta 125 PSI, controles intuitivos de pantalla táctil basados en íconos y puertos de conexión M12 con clasificación IP que protegen contra la humedad, el polvo, la vibración y cualquier cambio de temperatura.
Las opciones de señal de control remoto M4 incluyen Pulse, 4-20 mA, Modbus TCP, EtherNet/IP y PROFIBUS para una supervisión y automatización mejoradas para aplicaciones críticas de medición y transferencia.
Resumen técnico:
GPH
.0028 - 158.5
LPH
.0108 - 600
ml / min
.1800 - 10000
Presión
125 psi (8.6 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
cETLus, CE, NSF61
Métodos de control
Manual, Remoto Analógico/Digital, EtherNet/IP, Modbus TCP/IP, Profibus
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Literatura M4
Manuales de instrucciones
Manual de instrucciones M4 – 80000-617Hojas de Datos Técnicos
Hoja de datos técnicos de M4 – 85000-158Guías
Guía de selección de tubosEspecificaciones de ingeniería
Especificaciones de ingeniería M4Catálogos
M3 | Folleto M4 – 80000-714Catálogo
Catálogo Municipal 2023
Visualizador 3D
Características y Ventajas
Caracteristicas
Beneficios:
- Autocebado, incluso contra la presión máxima de la línea. No se requieren válvulas de derivación. No puede bloquearse con vapor ni perder cebado. 30 pies de altura de succión. Suave acción de bombeo de bajo cizallamiento.
- La detección de fallas en el tubo (TFD) detecta la ruptura del tubo al detectar el producto químico en el cabezal de la bomba. Sin activación en falso: patentado
- Diseño de tubo de doble canal opcional para un rendimiento y una capacidad de presión óptimos
Comunicación e interfaz:
- Pantalla LCD táctil a color de 5”
- Configuraciones fáciles de usar
-
Métodos de control:
- Control manual
- Entrada de 4-20 mA
- Arranque / parada remota
- Entrada de pulso
- Entrada de frecuencia
- EtherNet / IP
- Modbus TCP / IP
- PROFIBUS
- Salidas de alarma
- FVS
- Salida de relé
Diseño superior:
- 5 años de garantía
- Relación de reducción de 10,000:1
- Caja NEMA 4X (IP66) lavable, resistente a productos químicos
- El rotor de servicio pesado significa que no se flexiona y aumenta la precisión sin resortes metálicos ni bisagras que se corroan.
Caracteristicas de seguridad:
- Tube Failure Detection (TFD) detecta la ruptura del tubo y evita derrames químicos peligrosos
- Contraseña programable de seguridad de 6 dígitos para evitar manipulaciones
Componentes opcionales disponibles:
- Montaje de soportes extendidos (72000-380) – 1 par, SS, 4 tornillos SS
Lo que Incluye:
- Bomba dosificadora peristáltica M4
- Conjuntos de dos tubos
-
Con espiga de manguera “B” ½” y conexiones tipo “M” M/NPT:
- Válvula de pie de succión/filtro
- Herramienta de instalación de tubos
- Kit de hardware de montaje
Salida
| Material/tamaño del tubo | Tasa de alimentación | Máxima velocidad | Presión máxima | Temperatura máxima | Conjunto de rodillos requerido | ||
| GPH | LPH | ml/min | RPM | PSI (barras) | ° F (° C) | Código | |
| Flex-A-Prene® | |||||||
| NH | .0028 - 28.5 | .0108 - 108 | .180 - 1800 | 125 | 125 (8.6) | 185 (85) | A4-MNH-R |
| NHL | .0028 - 28.5 | .0108 - 108 | .180 - 1800 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NK | .0050 - 50.7 | .0192 - 192 | .320 - 3200 | 125 | 80 (5.5) | 185 (85) | A4-MNH-R |
| NHH | .0054 - 54.4 | .0204 - 204 | .340 - 3400 | 125 | 100 (6.9) | 185 (85) | A4-MNH-R |
| NHHL | .0054 - 54.0 | .0204 - 204 | .340 - 3400 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NL | .010 - 100.0 | .0378 - 378 | .630 - 6300 | 125 | 50 (3.4) | 185 (85) | A4-MNL-R |
| NP | .015 - 158.5 | .0600 - 600 | 1.00 – 10000 | 125 | 30 (2.1) | 185 (85) | A4-MNL-R |
| Flex-A-Chem® | |||||||
| TH | .0025 - 25.40 | .0096 - 96 | .1600 - 1600 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TK | .0054 - 54.00 | .0204 - 204 | .3400 - 3400 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TKK | .0126 - 126.0 | .0477 - 477.0 | .800 - 8000 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| Flex-A-Thane® | |||||||
| GH | .0039 - 39.6 | .0150 - 150 | .250 - 2500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| Ghh | .0071 - 71.0 | .0269 - 269 | .448 - 4480 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GK | .0055 - 55.5 | .0210 - 210 | .350 - 3500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GKK | .010 - 100.0 | .0378 - 378 | .630 - 6300 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
Especificaciones
Presión máxima de trabajo (sin incluir los tubos de la bomba)
- 125 psig (barra 8.6)
- NOTA: Ver conjunto de tubo de bomba individual máx. índices de presión.
Temperatura máxima del fluido (excluyendo los tubos de la bomba)
- 185 ° F (85 ° C)
- NOTA: Ver conjunto de tubo de bomba individual máx. clasificaciones de temperatura.
Viscosidad Máxima
- 12,000 centipoises
Elevación máxima de succión
- 30 pies de agua, 0 psig (9.14 m, 0 bar)
Temperatura de funcionamiento ambiente
- 14 ° F a 115 ° F (-10 ° C a 46 ° C)
Temperatura ambiente de almacenamiento
- -40 ° F a 158 ° F (-40 ° C a 70 ° C)
Tensión de funcionamiento
- 115 V CA/60 Hz, monofásico (1 amperios como máximo)
- 230 V CA/60 Hz, monofásico (1 amperios como máximo)
- 220 V CA/50 Hz, monofásico (1 amperios como máximo)
- 240 V CA/50 Hz, monofásico (1 amperios como máximo)
- 230 V CA/50 Hz, monofásico (1 amperios como máximo)
Opciones de cable de alimentación
- 115V60Hz = NEMA 5/15 (EE. UU.)
- 230V60Hz = NEMA 6/15 (EE. UU.)
- 220V50Hz = CEE 7/VII (UE)
- 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
- 230V50Hz = BS 1363/A (Reino Unido)
Motor sin escobillas
- CC, 1/4 HP
Rango de ajuste de velocidad del motor
- 10,000:1 (0.01 % – 100 % de la velocidad del motor) RPM máx. = 125
Resolución de ajuste de velocidad del motor
- Incrementos de 0.1 % > 1 % de velocidad del motor y < 100 %
- Incrementos de 0.01 % < 1 % de velocidad del motor
Visualización
- Pantalla táctil LCD a color de 5”, resistente a los rayos UV.
Idiomas de visualización
- Inglés, español, francés, alemán y portugués seleccionable
Dimensiones totales máximas
- 12 ancho x 1 alto x 8 profundidad cm)
Peso del Producto
- 45.5 libra (20.64 kg)
Seguridad
- Contraseña programable de 6 dígitos
Peso aproximado de envío
- 50 libra (22.68 kg)
Cubierta
- Caja NEMA 4X (IP66) lavable, resistente a productos químicos
RoHS
- Sí
Estándares
- cETLus, CE, NSF61
Videos
Vea ahora
Casos de Estudio relacionados
Accesorios
KIT-DP3
$219.00
KIT-QBV
$487.00
KIT-QBE
$487.00
KIT-QME
$487.00
KIT-QMV
$487.00
KIT-M12
$157.00
CABLE-UAC
$65.00

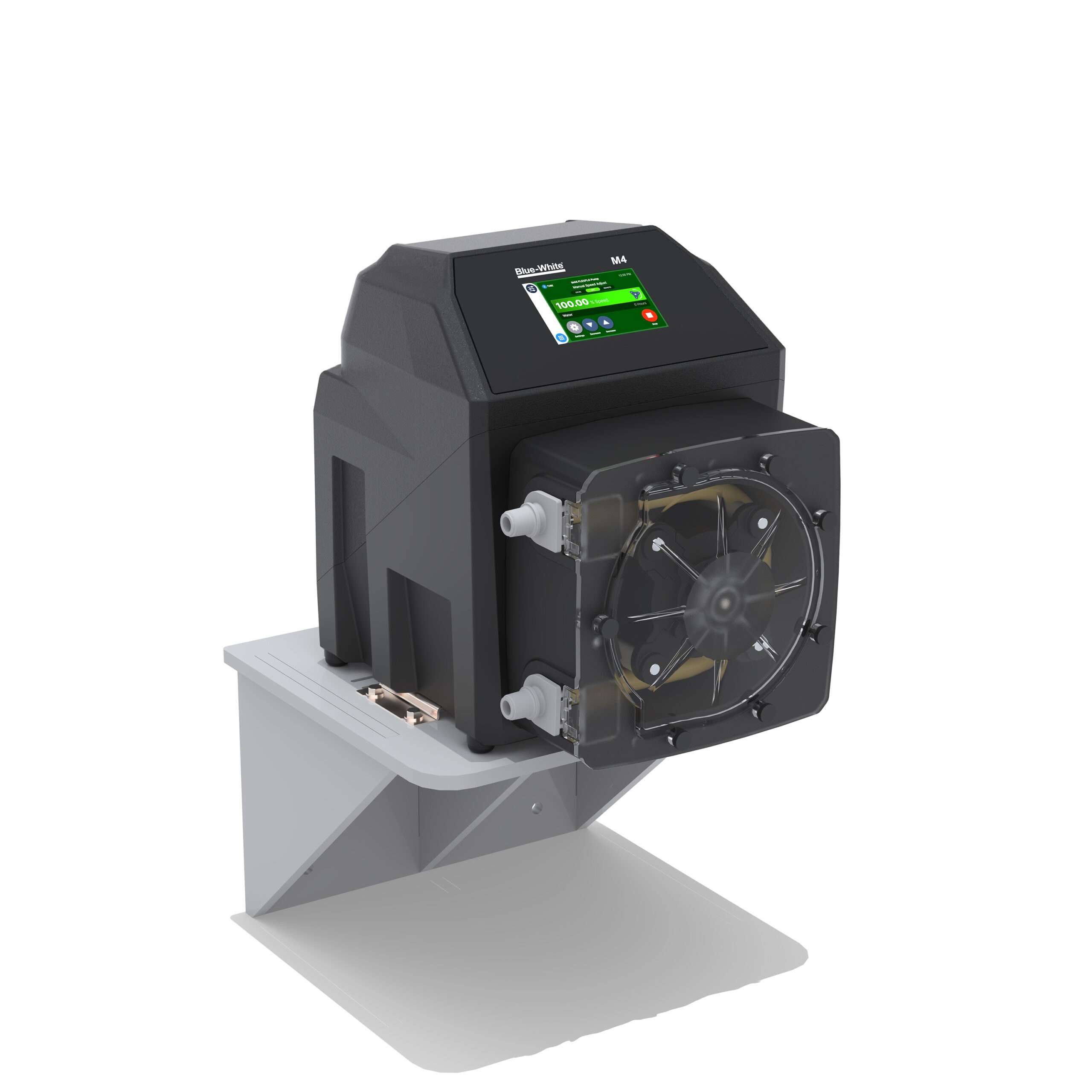

KIT-PSM
