C3

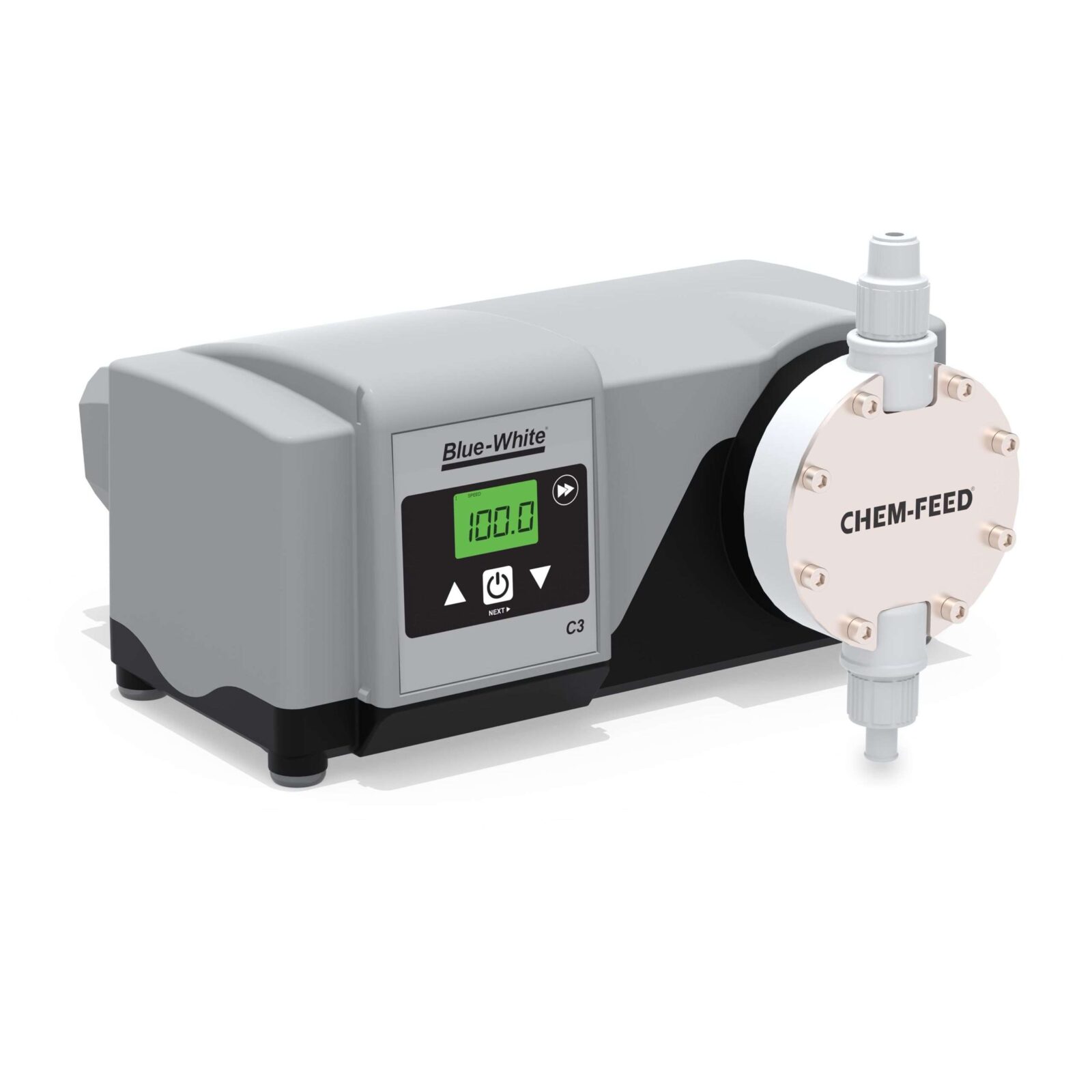

Bomba dosificadora de diafragma CHEM-FEED®

La bomba dosificadora de diafragma CHEM-FEED® C3 proporciona una dosificación precisa de productos químicos de manera silenciosa y eficiente contra las altas presiones del sistema. Con una interfaz de usuario LCD fácil de leer y capacidad opcional de entrada de pulso/frecuencia/4-20 mA, la bomba CHEM-FEED® C3 tiene la potencia y la flexibilidad que necesita para tomar el control de su proceso de gestión de fluidos.

Exclusivo del C3 Diafragmas DiaFlex® durará la vida útil de la bomba, eliminando la necesidad de costosos kits de reconstrucción

Resumen técnico:

GPH
.3 - 40
LPH
.1 - 154
mL / min
1.667 - 2567
Presión
150 psi (10.3 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
CE, cETLus, RoHS
Métodos de control
Manual, Remoto Analógico/Digital
Fuente de Energía
100 a 240VAC-50/60Hz
Visualizador 3D

Caracteristicas

Beneficios:
  • Membrana DiaFlex® el diseño durará la vida útil de la bomba, elimina la necesidad de costosos kits de reconstrucción - Patentado
  • La detección de fugas incorporada de detección de falla del diafragma (DFD) viene de serie
  • Medición química precisa con presiones de hasta 150 PSI
Comunicación e interfaz:
  • Controles digitales fáciles de usar con pantallas LCD retroiluminadas que muestran la velocidad del motor, los valores de la señal de entrada, el servicio y el estado de la alarma
  • Las entradas de señal incluyen: 4-20 mA, entradas de pulso y arranque/parada remotos
  • Las salidas de señal incluyen: relé (3 amperios), colector abierto, 4-20 mA
  • Compatible con Blue-WhiteSistema de sensor de verificación de flujo (FVS)
  • El relé de alarma monitorea el sistema DFD y el sistema FVS
  • El bucle de salida de colector abierto de 5-30 V CC listo para SCADA se cierra mientras el motor está energizado
Diseño superior:
  • 2 años de garantía
  • Relación de reducción de 100:1
  • Caja NEMA 4X (IP66) lavable, con recubrimiento de polvo resistente a productos químicos
  • Válvulas de retención grandes de PVDF, cerámica, doble bola sin resortes metálicos
Caracteristicas de seguridad:
  • La detección de fallas del diafragma (DFD) detecta la ruptura del diafragma al detectar el producto químico en el cabezal de la bomba. Sin activación en falso: patentado
  • La cubierta de la pantalla UV protege los controles de los entornos hostiles
Qué está incluido:
  • Bomba dosificadora de diafragma C3
  • Accesorio de inyección de descarga con válvula de retención
  • Opción “A”: entrada de espiga para manguera de ½”, salida NPT/M de ½”, con accesorio de inyección NPT/M de ½”
    • Inyector ½” M/NPT
    • Filtro/válvula de pie con espiga para manguera de ½”
    • tubería de succión de ½”
    • #5 abrazadera
  • Opción "B": entrada de espiga para manguera de ½", salida NPT/F de ½", con accesorio de inyección NPT/M de ½"
    • Inyector ½” M/NPT
    • Filtro/válvula de pie con espiga para manguera de ½”
    • tubería de succión de ½”
    • #5 abrazadera
  • Opción "C": entrada y salida de espiga para manguera de ½", con accesorio de inyección de espiga para manguera de ½" de DI
    • Inyector de espiga para manguera de ½”
    • Filtro/válvula de pie con espiga para manguera de ½”
    • tubería de succión de ½”
    • #5 abrazadera
  • Opción “E” – Entrada y salida de ½” M/NPT, con accesorio de inyección de ½” M/NPT
    • Inyector ½” M/NPT
    • Filtro/válvula de pie de ½” M/NPT
  • Opción “F” – Entrada y salida de ½” F/NPT, con accesorio de inyección de ½” M/NPT
    • Inyector ½” M/NPT
    • Filtro/válvula de pie de ½” M/NPT
  • Kit de hardware de montaje
  • Conectores de caja de conexiones

ESPECIFICACIONES DE PRODUCTO

Máxima presión de trabajo
  • 150 psig (barra 10.3)
Temperatura maxima del fluido
  • 130 ° F (54 ° C)
Temperatura ambiente máxima
  • 14 °F a 110 °F (-10 °C a 46 °C)
Viscosidad Máxima
  • 1,000 centipoises
Elevación máxima de succión
  • 15 pies de agua, 0 psig (4.5 m, 0 bar)
Tensión de funcionamiento
  • 115 V CA/60 Hz, monofásico (1 amperios como máximo)
  • 230 V CA/60 Hz, monofásico (1 amperios como máximo)
  • 220 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 240 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 230 V CA/50 Hz, monofásico (1 amperios como máximo)
Opciones de cable de alimentación
  • 115V60Hz = NEMA 5/15 (EE. UU.)
  • 230V60Hz = NEMA 6/15 (EE. UU.)
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
Ciclo de trabajo
  • ASESORIA CONTINUA
Resolución de ajuste de velocidad del motor
  • 100:1, (1.0 % – 100 % de la velocidad del motor) Máx. rpm = 130
Pantalla
  • LCD retroiluminado, resistente a los rayos UV
teclado
  • Teclado de interruptor táctil de acción positiva
Peso del Producto
  • 29 libra (13.1 kg)
Cubierta
  • NEMA 4X (IP66), Aluminio con recubrimiento de polvo de poliéster.
RoHS
Estándares
  • cETLus, CE
