CFPS-1

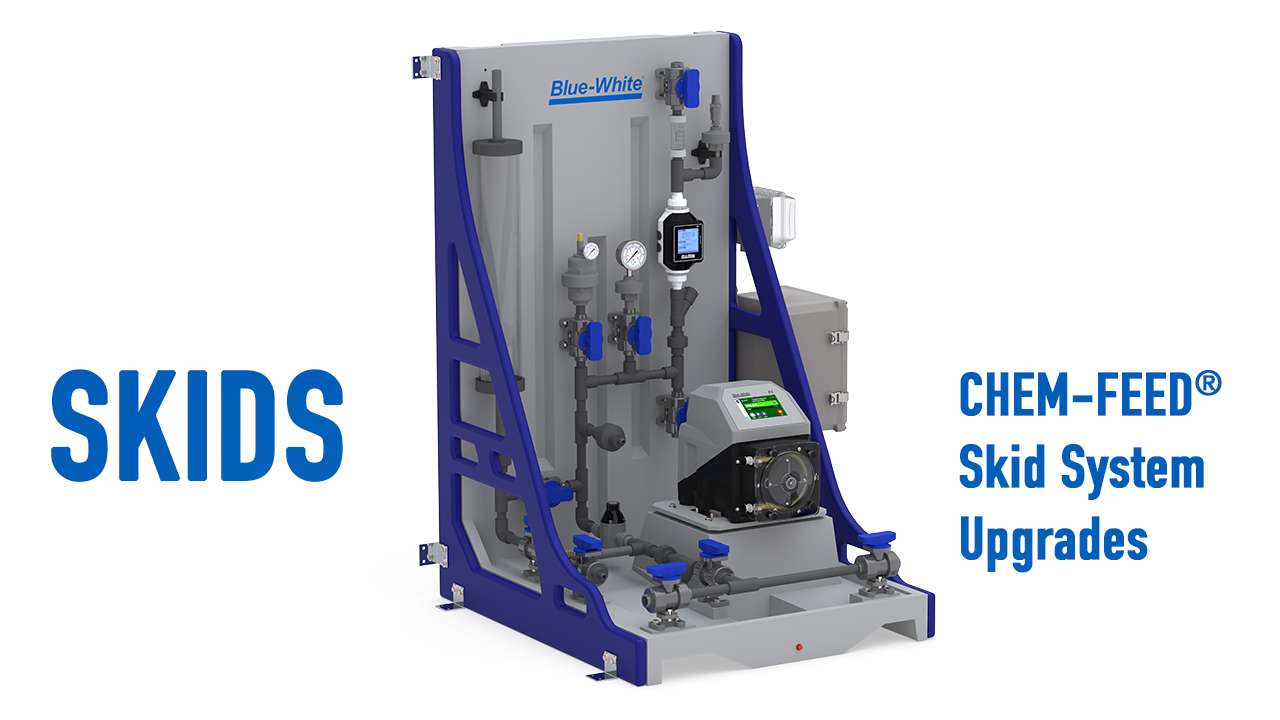

CHEM-FEED® Sistema de patines de plástico simplex

La CHEM-FEED® CFPS-1 Engineered Skid System (para aplicaciones industriales) se envía completamente ensamblado, lo que simplifica las instalaciones y la puesta en marcha. CHEM-FEED® CFPS están construidos con polietileno fuerte, liviano, resistente a químicos y rayos UV y cuentan con conexiones sin rosca y sin fugas. Las opciones de materiales para tuberías incluyen PVC, CPVC, PVDF y Chem Proline® (PE).

Un opcional SONIC-PRO® proporciona una medición precisa de la alimentación de productos químicos y cuenta con una salida aislada de 4-20 mA, control de proceso a través de un relé de estado sólido configurable y disparadores de velocidad de flujo y punto de ajuste total configurables por el usuario.

Resumen técnico:

Tipo de sistema
Sistema de bomba simple
Compatibilidad de producto
A1, A2, A3, A4, CD1, CD3, C2, C3
Material del marco
Polietileno
Posición de montaje
Piso o pared
PSI
150
Bar
10.3
Literatura
Visualizador 3D

Caracteristicas

CHEM-FEED® Engineered Skid Systems fueron diseñados y fabricados utilizando herramientas de modelado sólido para una instalación de tuberías superior y un fácil mantenimiento de los componentes. Los bloques de montaje universales diseñados a medida facilitan el mantenimiento y reemplazo de los componentes.

Beneficios:
  • Patín de alimentación de productos químicos sencillo: fácil de pedir, listo para instalar, plazo de entrega de 2 semanas
  • Indicador de flujo visual para confirmación visual de que el producto químico está fluyendo
  • Todos los componentes instalados están aislados con válvulas de bola para facilitar el mantenimiento
Diseño superior:
  • Fabricado con polietileno fuerte resistente a productos químicos y rayos UV.
  • Soportes de montaje de pared y piso de alta resistencia incluidos
  • Caudalímetro de alimentación de productos químicos opcional para medir con precisión la salida de productos químicos de la bomba dosificadora
  • Conexiones de cableado local opcionales, alimentación y entradas/salidas de fácil acceso
Caracteristicas de seguridad:
  • Tapón roscado para limpieza y desvío de derrames en depósito de contención de goteo
  • Las válvulas de bola están ventiladas para la seguridad del operador
  • Conexiones sin rosca sin fugas para garantizar una alimentación de productos químicos sin fugas
Lo que Incluye:
Estándar
  • Tuberías/uniones: especifique de PVC, CPVC, PVDF o Chem Proline® (PE)
  • Válvula de alivio de presión: protege el sistema contra la presurización excesiva, rango de configuración de 10 a 150 psi, presión máxima del sistema de 150 psi
  • Válvula de retención: protege al usuario del reflujo durante el mantenimiento de la bomba
  • Indicador de flujo: proporciona una indicación visual del movimiento químico a través del sistema
  • Filtro en Y de entrada: recomendado para sistemas de bomba de diafragma
Componentes opcionales (ver matriz de productos)
  • Cilindro de calibración: confirme la salida de la bomba en las condiciones del sistema. Especifique volúmenes de cilindros de 1.6 GPH a 64 GPH.
  • Amortiguador de pulsaciones: protege los componentes del sistema de las pulsaciones. Recomendado solo para sistemas de bomba de diafragma
  • Manómetro con protector: aísle y proteja el manómetro del sistema. Especifique rangos de presión de 0 a 30 psi, de 0 a 100 psi o de 0 a 200 psi
  • Caudalímetro para productos químicos S6A: proporciona datos de salida de pulsos y de 4-20 mA a SCADA y a la bomba para verificar la alimentación de productos químicos
  • Caja de terminales: Bombas precableadas para facilitar el acceso a todos los cables de señal eléctrica
  • Caja de salida eléctrica: diseñada para usar en lugares mojados, húmedos o secos
  • Válvula de contrapresión: protege al usuario del reflujo durante el mantenimiento de la bomba
  • Interruptor de presión con protector: activa o desactiva el equipo cuando la presión en un sistema de tuberías sube o baja a una presión establecida

Especificaciones

Bastidor deslizante
  • Estructura de polietileno químicamente resistente. Construcción conjunta soldada.
Presión máxima de trabajo
  • 150 psig (barra 10.3)
Temperatura de Funcionamiento
  • 14 F a 115 F (-10 C a 46 C)
Juntas
  • Juntas de FKM (EPDM opcional).
Filtro Y (S)
  • Cuerpo PVC, Malla 1/32”
Bloques de montaje universales
  • PA 12
Soportes de montaje extendidos de la bomba
  • Acero inoxidable 316
Almohadillas para pies de montaje deslizante
  • Acero inoxidable 316
Abrazaderas para tubos
  • Banda SS serie 300, tornillo SS serie 400
Uniones (U)
  • Cuerpo de PVC, cédula 80
Válvulas de bola (V)
  • Uniones verdaderas, cuerpo de PVC, cojinetes y asientos de eje de PTFE
Amortiguador de pulsaciones (PD)
  • Cuerpo de CPVC, volumen de 10 pulgadas cúbicas
Válvula de retención (CV)
  • Cuerpo de PVC. Presión de apertura: 1.0-1.5 psi. Presión máxima de trabajo: entrada = 150 psi, trasera = 100 psi.
Indicador de flujo (F)
  • Acrílico colado mecanizado, conexiones de PVC, bola de cerámica, tope de bola de PVDF, medias uniones de PVC.
Válvula de alivio de presión (PRV)
  • Cuerpo de PVC, sello de diafragma primario de PTFE. Componentes no húmedos: sello secundario de EPDM, resorte de acero cincado, herrajes externos de acero inoxidable, tornillo de ajuste de presión de HDPE. Ajuste infinito de 10 a 150 psi.
Cilindro de calibración (CC)
  • Cuerpo de PVC, tapas de extremos de PVC, ventilación de salida de tubería de PVC de 1/2 ". Volúmenes disponibles: 1.6 GPH (100 ml), 4 GPH (250 ml), 8 GPH (500 ml), 16 GPH (1000 ml), 32 GPH (2000 ml) y 64 GPH (4000 ml).
Manómetro con guarda (G)
  • Manómetro: acero inoxidable lleno de líquido con tapón de escape, montaje inferior, cabezas de 1/4” NPT. Rangos de presión disponibles: 0-30 psi, 0-100, psi, 0-200 psi. Guarda: Cuerpo de PVC, relleno de aceite con temperatura compensada.
Tubería (T)
  • PVC trenzado reforzado, 200 psi máx., cumple con la norma NSF. 51. Las conexiones de los tubos flexibles de entrada y salida de la bomba se terminan en medias uniones y se aseguran al accesorio de púas con abrazaderas de acero inoxidable.
Bomba (se vende por separado)
  • FLEXFLO® bombas peristálticas modelo A1, A2, A3 o A4
  • CHEM-FEED® bombas de diafragma modelo CD1, C2, C3 o CD3
Roscado
  • Patín simple: PVC de 1/2” Cédula 80 (CPVC, PVDF, PE opcionales).
  • Patín dúplex: Entrada de 1” y salida de 1/2” PVC Schedule 80 (CPVC, PVDF, PE opcionales).
  • Patín triple: entrada de 1” y salida de 1/2” PVC Schedule 80 (CPVC, PVDF, PE opcionales).
Accesorios de montaje
  • Acero inoxidable 18-8
  • Sistema de bomba única
  • – Montaje en pared o piso aceptable
  • Sistema de bomba dúplex
  • – Montaje en pared o piso aceptable
  • Sistema de bomba triplex
  • – Montaje en suelo solo aceptable
Peso aproximado de envío
  • Sistema de bomba única
  • – Estándar: 80 libras (36 kg)
  • – Con bomba montada: 140 lb (64 kg)
  • Sistema de bomba dúplex
  • – Estándar: 120 libras (54 kg)
  • – Con Bombas Montadas: 240 lbs (109 Kg)

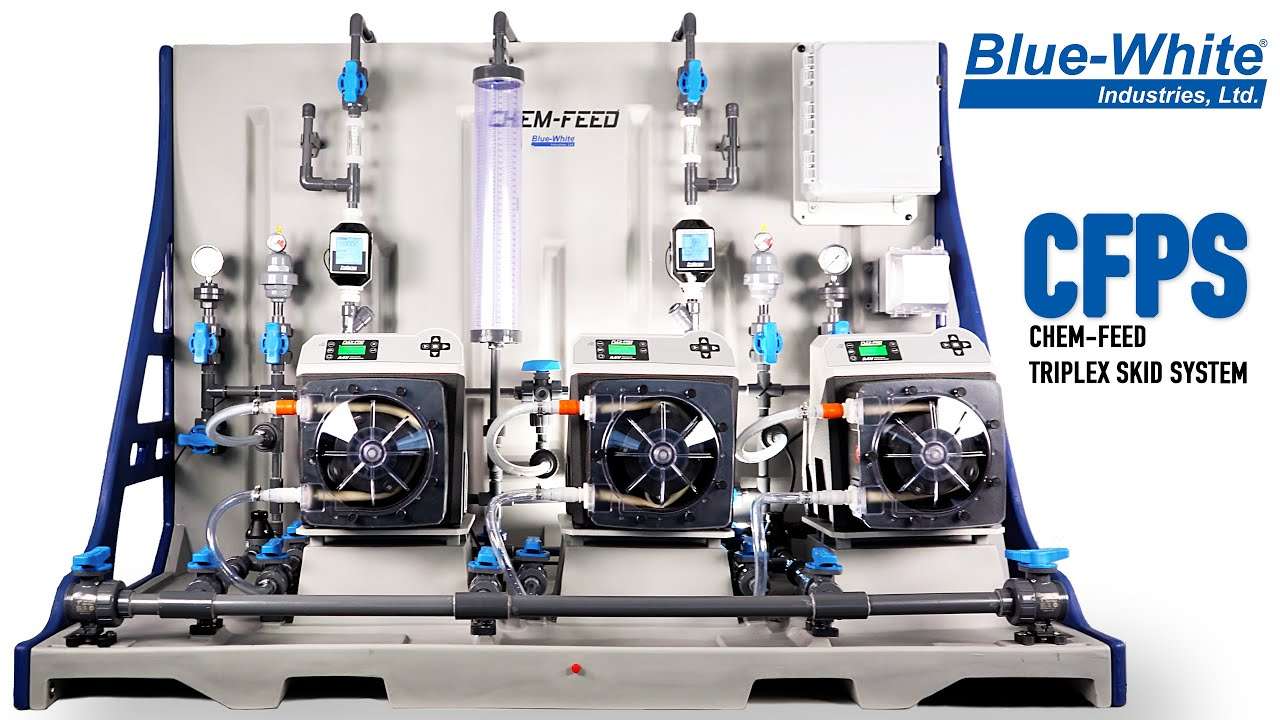

  • Sistema de bomba triplex
  • – Estándar: 200 libras (91 kg)
  • – Con Bombas Montadas: 380 lbs (172 Kg)
