C2

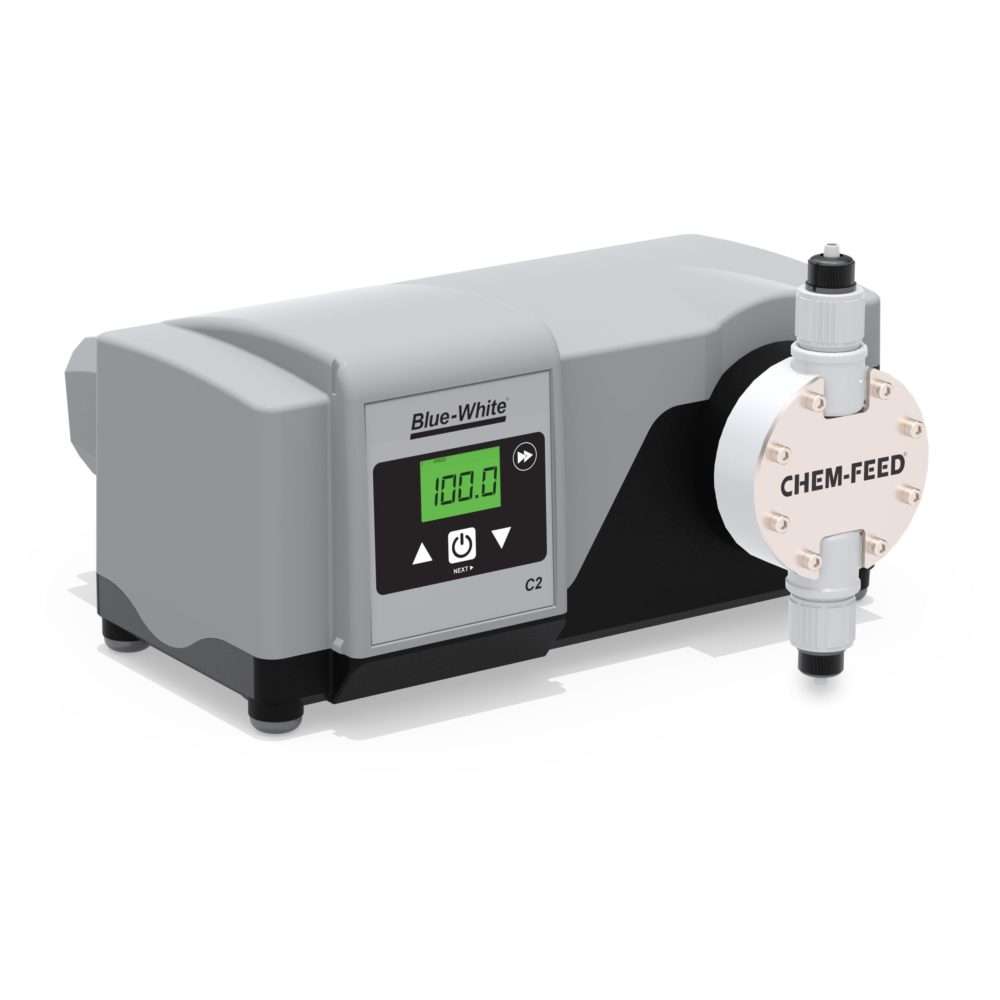

Bomba dosificadora de diafragma CHEM-FEED®
La bomba dosificadora de diafragma CHEM-FEED® C2 proporciona una dosificación precisa de productos químicos de manera silenciosa y eficiente contra las altas presiones del sistema. Con una interfaz de usuario LCD fácil de leer y capacidad opcional de entrada de pulso/frecuencia/4-20 mA, la bomba CHEM-FEED® C2 tiene la potencia y la flexibilidad que necesita para tomar el control de su proceso de gestión de fluidos.
Exclusivo del C2 Diafragmas DiaFlex® durará la vida útil de la bomba, eliminando la necesidad de costosos kits de reconstrucción.
Resumen técnico:
GPH
.02 - 16.5
LPH
.09 - 62.5
mL / min
1.5 - 1042
Presión
175 psi (12 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
CE, CETLus, RoHS
Métodos de control
Manual, Remoto Analógico/Digital
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Literatura C2
Manuales de instrucciones
Manual de instrucciones C2 – 80000-619 Manual de actualización de firmware C2 C3 – 80000-525Hojas de Datos Técnicos
Ficha técnica C2 – 85000-095Catálogo
Catálogo Industrial 2023
Visualizador 3D
Caracteristicas
Beneficios:
- Membrana DiaFlex® el diseño durará la vida útil de la bomba, elimina la necesidad de costosos kits de reconstrucción - Patentado
- Detección de fallas de diafragma (DFD) la detección de fugas incorporada viene de serie
- Medición química precisa con presiones de hasta 175 PSI
Comunicación e interfaz:
- Controles digitales fáciles de usar con pantallas LCD retroiluminadas que muestran la velocidad del motor, los valores de la señal de entrada, el servicio y el estado de la alarma
- Las entradas de señal incluyen: 4-20 mA, entradas de pulso y arranque/parada remotos
- Las salidas de señal incluyen: relé (3 amperios), colector abierto
- Compatible con Blue-WhiteSistema de sensor de verificación de flujo (FVS)
- El relé de alarma monitorea el sistema DFD y el sistema FVS
- El bucle de salida de colector abierto de 5-30 V CC listo para SCADA se cierra mientras el motor está energizado
Diseño superior:
- 2 años de garantía
- Relación de reducción de 100:1
- Caja NEMA 4X (IP66) lavable, con recubrimiento de polvo resistente a productos químicos
- Válvulas de retención grandes de PVDF, cerámica, doble bola sin resortes metálicos
Caracteristicas de seguridad:
- Detección de fallas de diafragma (DFD) Detecta la rotura del diafragma detectando sustancias químicas en el cabezal de la bomba. Sin disparos falsos – Patentado
- La cubierta de la pantalla UV protege los controles de los entornos hostiles
Lo que Incluye:
- Bomba dosificadora de diafragma C2
- Accesorio de inyección de descarga con válvula de retención
-
Opción “A”: entrada de espiga para manguera de ½”, salida NPT/M de ½”, con accesorio de inyección NPT/M de ½”
- Inyector ½” M/NPT
- Filtro/válvula de pie con espiga para manguera de ½”
- tubería de succión de ½”
- #5 abrazadera
-
Opción "B": entrada de espiga para manguera de ½", salida NPT/F de ½", con accesorio de inyección NPT/M de ½"
- Inyector ½” M/NPT
- Filtro/válvula de pie con espiga para manguera de ½”
- tubería de succión de ½”
- #5 abrazadera
-
Opción "C": entrada y salida de espiga para manguera de ½", con accesorio de inyección de espiga para manguera de ½" de DI
- Inyector de espiga para manguera de ½”
- Filtro/válvula de pie con espiga para manguera de ½”
- tubería de succión de ½”
- #5 abrazadera
-
Opción “D” – Accesorio de inyección, salida y entrada de compresión de tubo de 3/8” OD
- Tubo de succión – PVC transparente – 10′ de longitud (3/8″ OD, 1/4″ ID)
- Válvula de pie de succión/filtro
- Peso de cerámica de succión
- Tubo de descarga – polietileno opaco – 10′ de longitud (3/8″ OD, 1/4″ ID)
-
Opción “E” – Entrada y salida de ½” M/NPT, con accesorio de inyección de ½” M/NPT
- Inyector ½” M/NPT
- Filtro/válvula de pie de ½” M/NPT
-
Opción “F” – Entrada y salida de ½” F/NPT, con accesorio de inyección de ½” M/NPT
- Inyector ½” M/NPT
- Filtro/válvula de pie de ½” M/NPT
- Kit de hardware de montaje
- Conectores de caja de conexiones
Salida
Especificaciones
Máxima presión de trabajo
- 175 psig (barra 12)
Temperatura maxima del fluido
- 130 ° F (54 ° C)
Temperatura ambiente máxima
- 14 °F a 110 °F (-10 °C a 46 °C)
Viscosidad Máxima
- 1,000 centipoises
Elevación máxima de succión
- 15 pies de agua, 0 psig (4.5 m, 0 bar)
Tensión de funcionamiento
- 115 V CA/60 Hz, monofásico (1 amperios como máximo)
- 230 V CA/60 Hz, monofásico (1 amperios como máximo)
- 220 V CA/50 Hz, monofásico (1 amperios como máximo)
- 240 V CA/50 Hz, monofásico (1 amperios como máximo)
- 230 V CA/50 Hz, monofásico (1 amperios como máximo)
Opciones de cable de alimentación
- 115V60Hz = NEMA 5/15 (EE. UU.)
- 230V60Hz = NEMA 6/15 (EE. UU.)
- 220V50Hz = CEE 7/VII (UE)
- 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
- 230V50Hz = BS 1363/A (Reino Unido)
Ciclo de trabajo
- ASESORIA CONTINUA
Resolución de ajuste de velocidad del motor
- 100:1, (1.0 % – 100 % de la velocidad del motor) Máx. rpm = 166
Pantalla
- LCD retroiluminado, resistente a los rayos UV
teclado
- Teclado de interruptor táctil de acción positiva
Peso del Producto
- 24 libra (10.9 kg)
Cubierta
- NEMA 4X (IP66), Aluminio con recubrimiento de polvo de poliéster.
RoHS
- Sí
Estándares
- cETLus, CE
