C-600P
CHEM-FEED® Bomba dosificadora de diafragma
La CHEM-FEED® La bomba dosificadora de diafragma C-600P es una solución sencilla y económica para una amplia gama de aplicaciones de procesos de fluidos comerciales e industriales. Esta bomba compacta cuenta con un motor de engranajes con rodamiento de bolas y lubricación permanente para un funcionamiento suave, potente y silencioso. El ajuste de carrera del 4 al 100 % permite inyecciones pequeñas y precisas a una alta velocidad por minuto.
Resumen técnico:
GPH
1 - 21.5
LPH
4 - 81.4
mL / min
66.7 - 1357
Presión
125 psi (8.6 Bar)
Grado de protección
NEMA 1 (IP20)
Estándares
NSF/ANSI 50, CE, ETL, CSA, RoHS
Métodos de control
Manual
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Literatura C-600P
Manuales de instrucciones
Manual de instrucciones C-600P C600HV – 80000-017Hojas de Datos Técnicos
Ficha técnica del C-600P – 85000-055Catálogo
Catálogo Industrial 2023Caracteristicas
Beneficios:
- Todos los cojinetes de bolas, motor de engranajes permanentemente lubricados para un funcionamiento suave, silencioso y potente.
- Válvulas de retención cerámicas tipo cartucho de entrada y salida de doble bola. Cabezal de bomba, cuerpo de válvula y accesorios de PVDF resistente a productos químicos, bolas de cerámica, sellos estáticos de FKM y juntas tóricas de asiento de bola de TFE/P. No se utilizan resortes metálicos.
- Salidas a 516 GPD.
- Presiones de salida a 125 PSI.
- El ajuste de carrera del 4 al 100 % permite inyecciones pequeñas y precisas a una alta velocidad por minuto. cobertura de 27:1
- El diafragma de etileno propileno recubierto de PTFE puede manejar una amplia variedad de aplicaciones.
- Construcción recubierta de epoxi de metal duradero.
- Válvula de succión (de pie) de PVDF con juntas tóricas de FKM y TFE/P, bola de retención de cerámica y malla de filtro de polipropileno extraíble.
- Incluye tubería de succión y descarga de 3/8” OD x 1/4” ID, conexión de inyección con válvula de retención cargada por resorte y todo el hardware de montaje.
Lo que Incluye:
- Bomba dosificadora de diafragma C-600P
- Accesorio de inyección de descarga con válvula de retención
- Tubo de succión – PVC transparente – 5′ de longitud (3/8″ OD, 1/4″ ID)
- Válvula de pie de succión/filtro

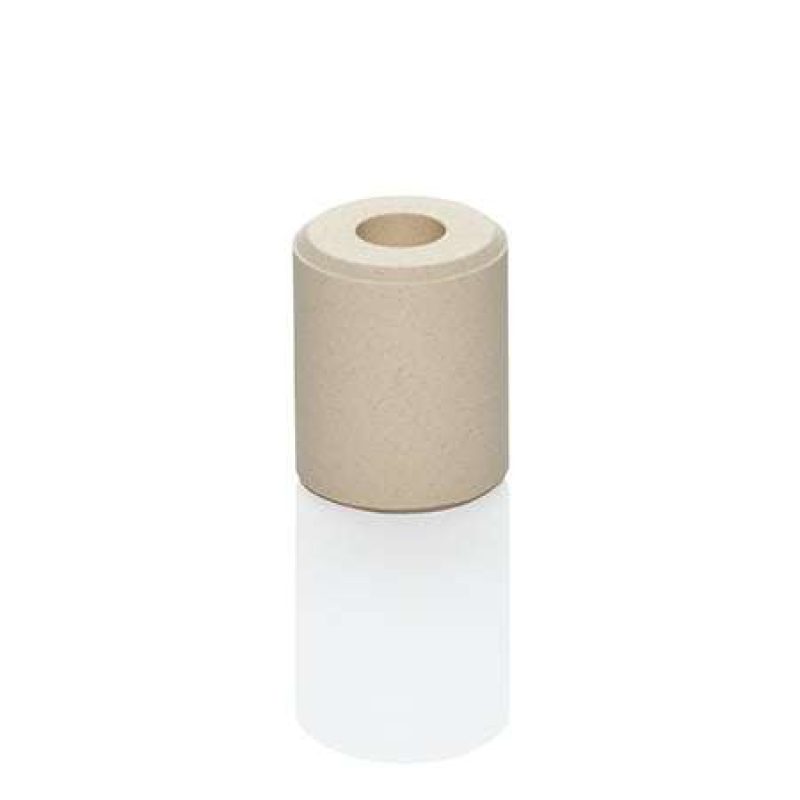

- Peso de cerámica de succión
- Tubo de descarga – polietileno opaco – 5′ de longitud (3/8″ OD, 1/4″ ID)
- Kit de hardware de montaje
Salida
Especificaciones
Máxima presión de trabajo
- 125 psig (barra 8.6)
Temperatura maxima del fluido
- 130 ° F (54 ° C)
Temperatura ambiente máxima
- 14 a 110° F/ -10 a 43° C
Viscosidad Máxima
- 1,000 centipoises
Elevación máxima de succión
- 10 pies de agua al nivel del mar (14.7 atm psi)
Tensión de funcionamiento
- 115 V CA/60 Hz, monofásico (1 amperios máximo)
- 230 V CA/60 Hz, monofásico (1 amperios máximo)
- 220 V CA/50 Hz, monofásico (1 amperios máximo)
- 24 V CA/60 Hz, monofásico (1 amperios como máximo)
- 12 V CC (3.00 amperios máximo)
- 24 V CC (1.50 amperios máximo)
Conexión eléctrica
- Caja de conexiones para cableado de campo
Motor
- Poste sombreado de CA
Ciclo de trabajo
- Continuo
Rango de ajuste de salida
- 4% - 100% velocidad del motor
Cubierta
- NEMA 1 (IP20) zinc revestido de polvo
Peso de envío aproximado
- 8 libra (3.63 kg)
RoHS
- Si
Estándares
- NSF/ANSI 50, UL, CSA, CE
Videos
Casos de Estudio relacionados
Accesorios

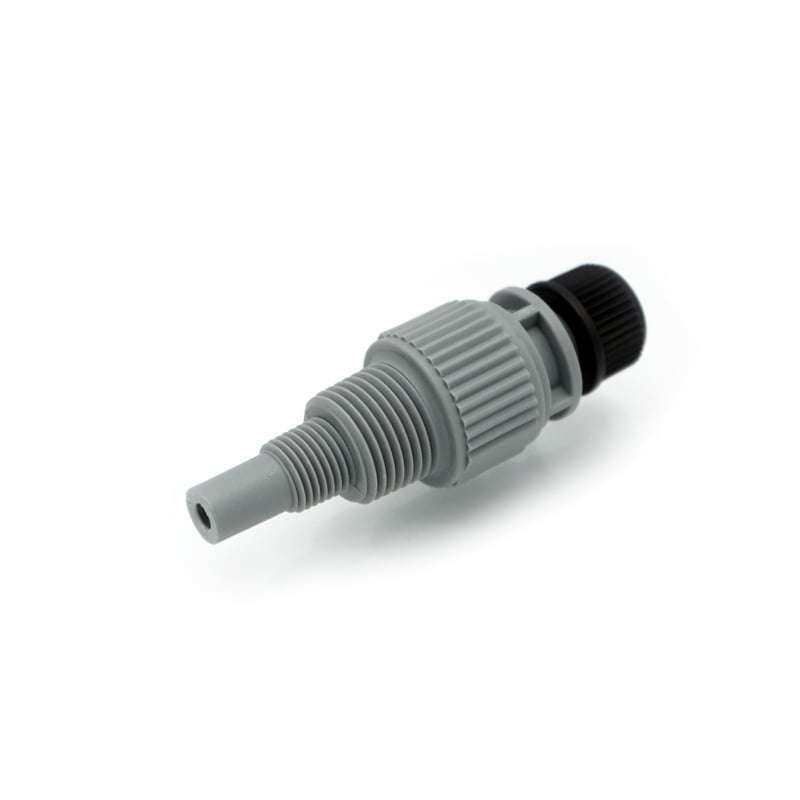

A-014N-6A
$59.00

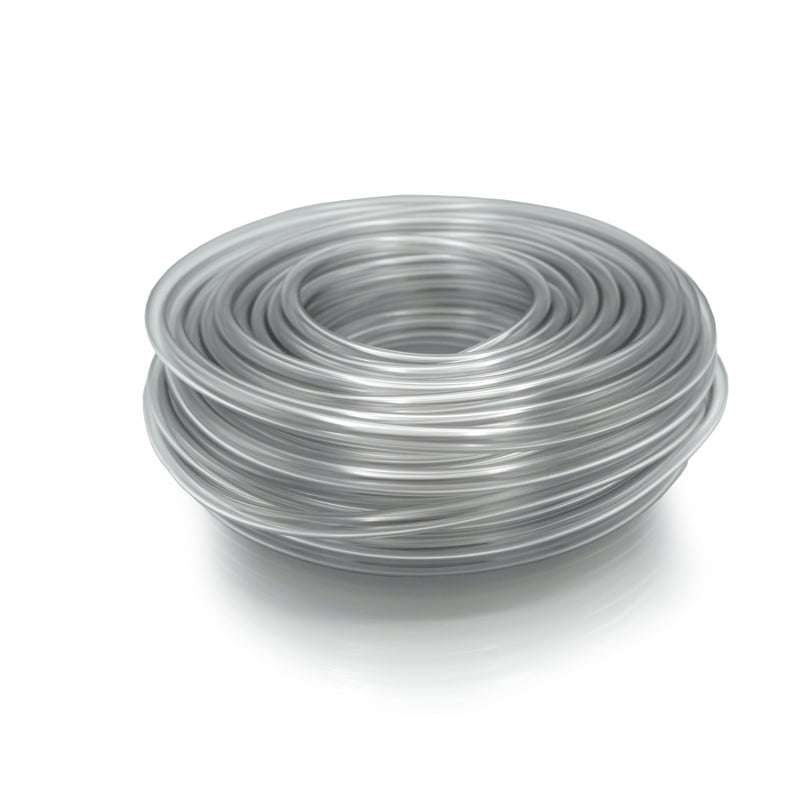

C-334-6-10
$20.00

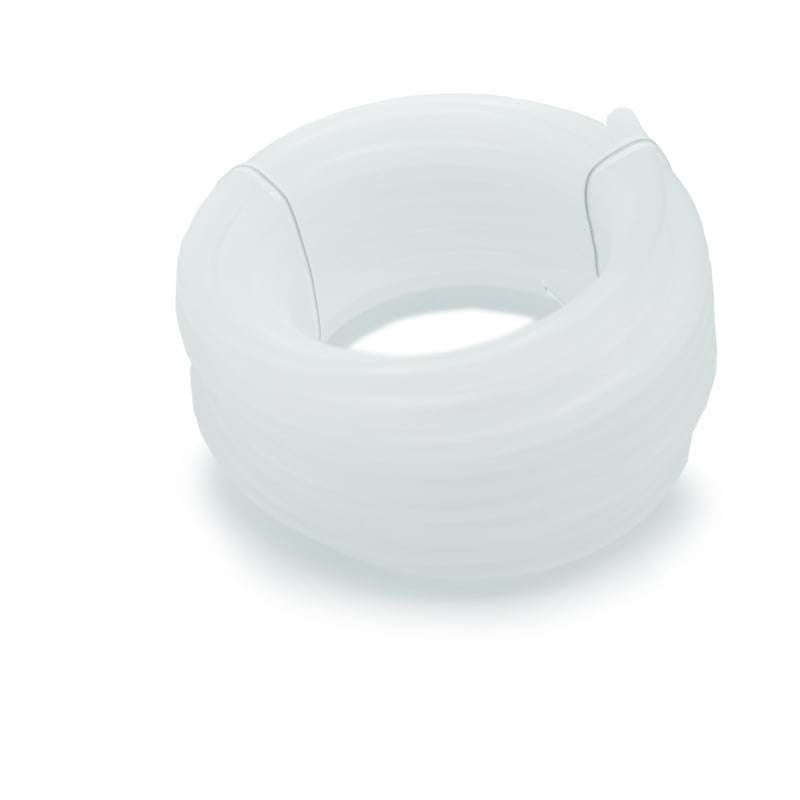

C-335-6-25
$41.00

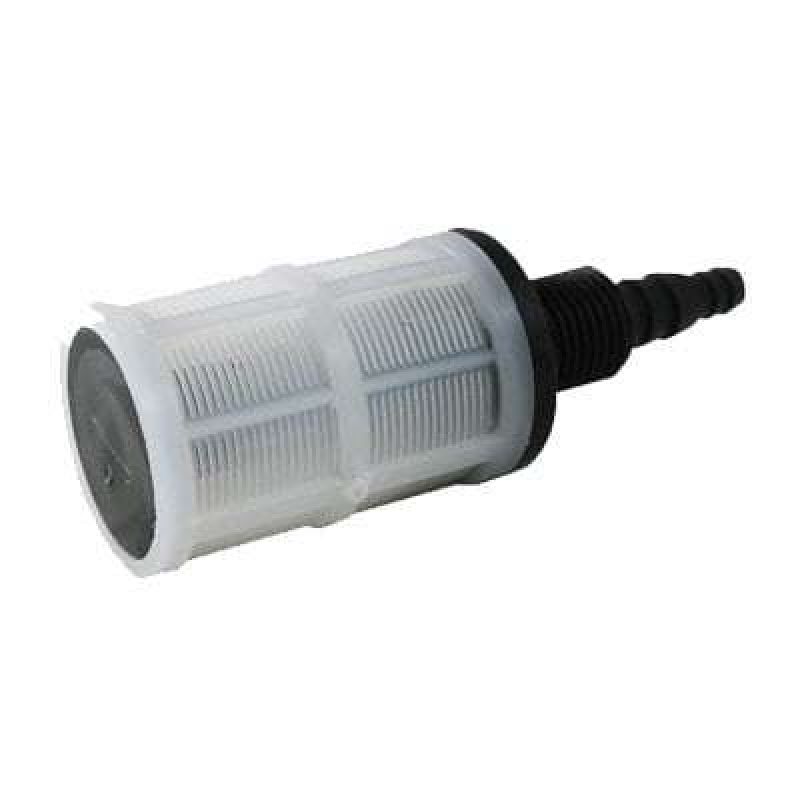

C-340A
$47.00
C-346
$10.00

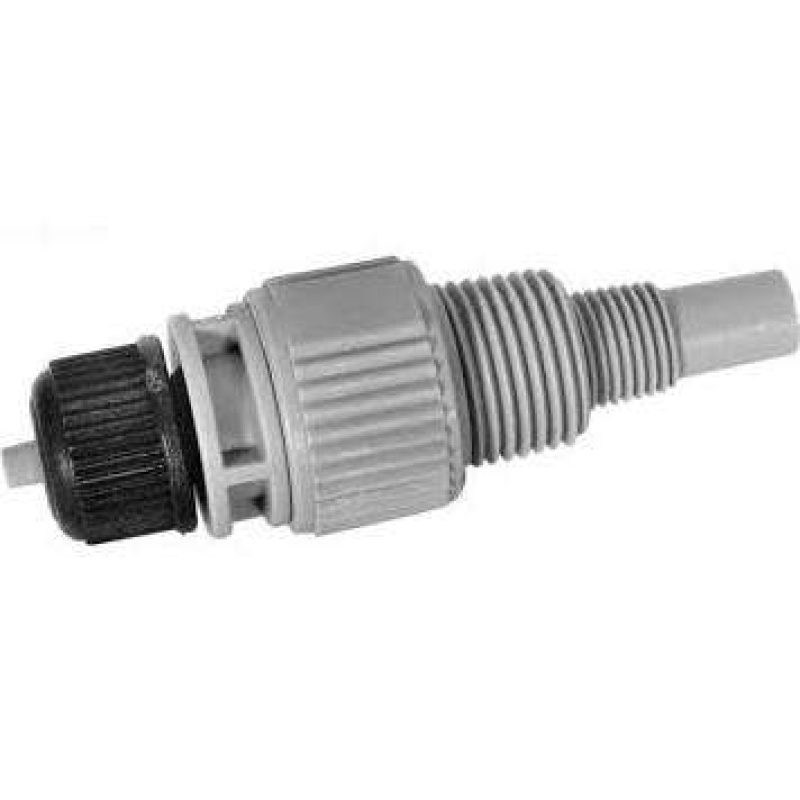

C-395N-6A
$59.00

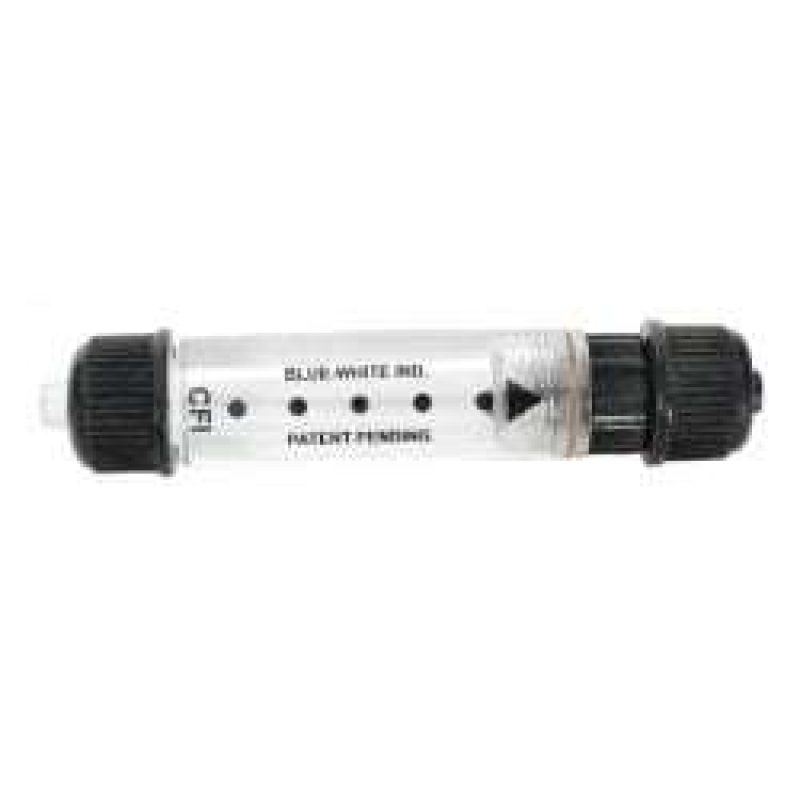

FI-100-6V
$58.00

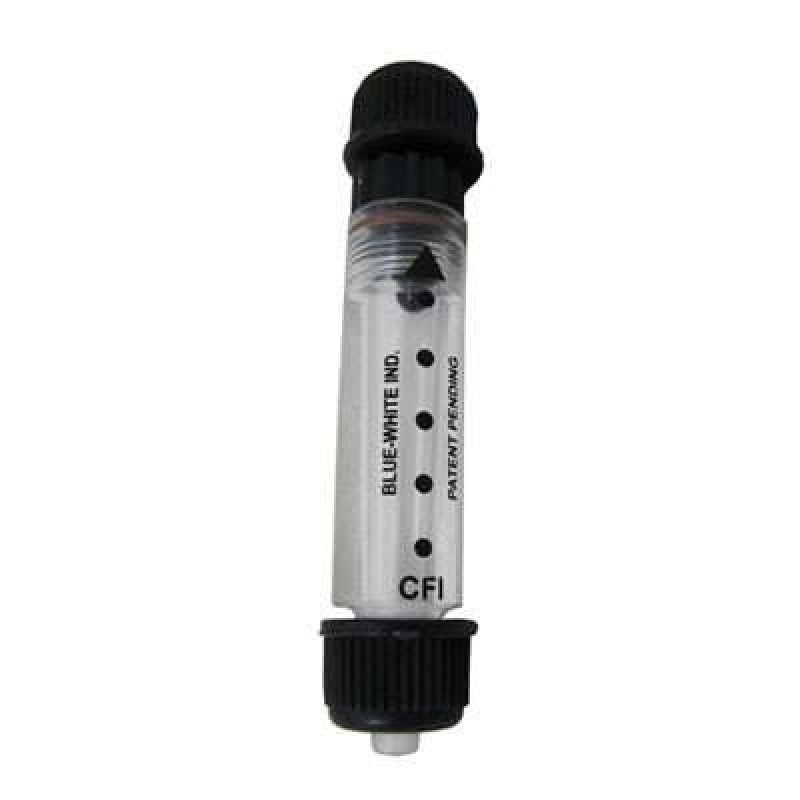

FI-100S-6V
