CFWS-2

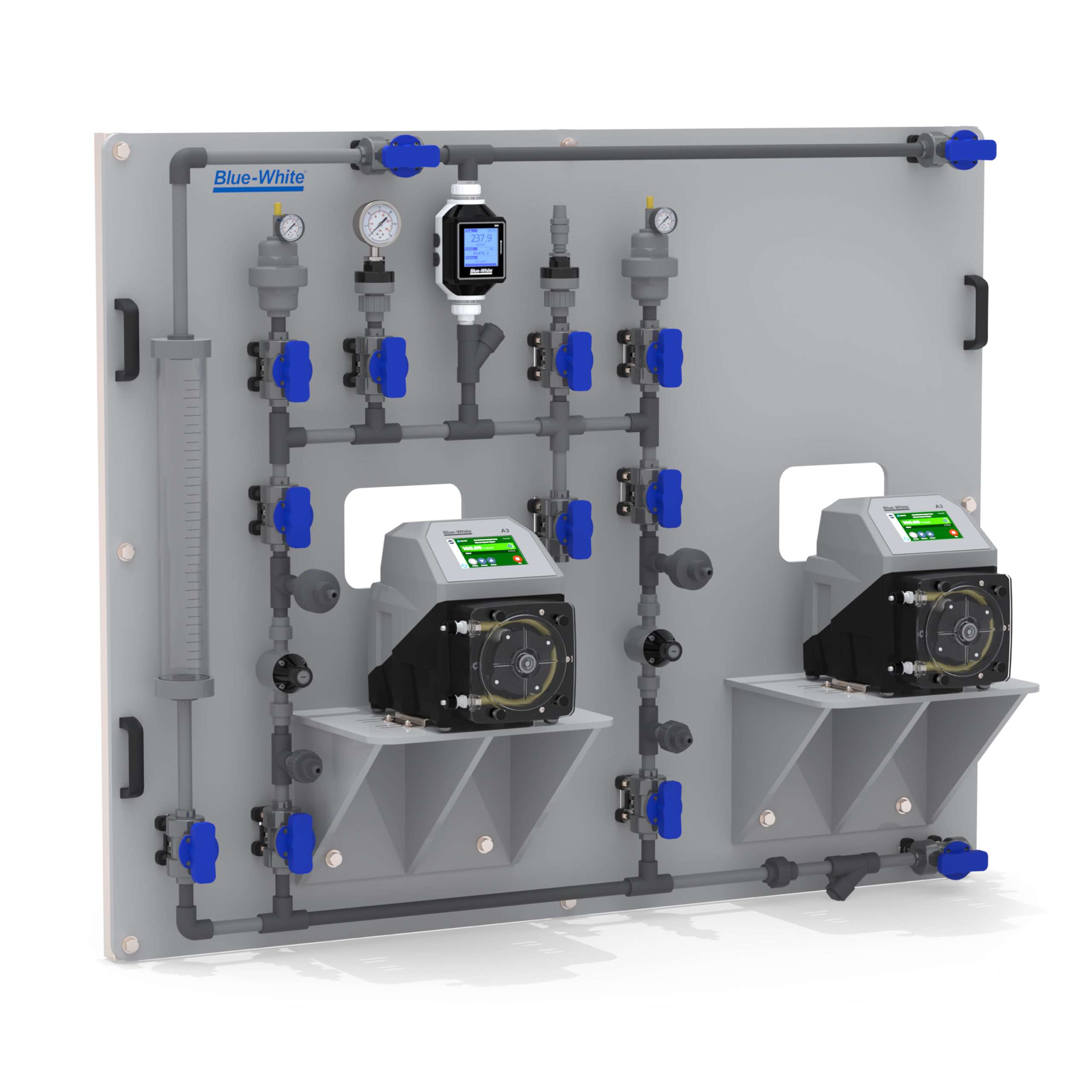

Sistema de patín dúplex de montaje en pared CHEM-FEED®
El nuevo sistema de patín dúplex de montaje en pared CHEM-FEED® está diseñado para montarse en una pared y liberar espacio valioso en el piso. Disponible en configuraciones de bomba de alimentación química simplex y dúplex. Las opciones de material de tubería incluyen PVC, CPVC, PVDF y Chem Proline® (PE).
Un medidor de flujo de productos químicos SONIC-PRO® opcional proporciona una medición precisa de la alimentación de productos químicos y cuenta con una salida aislada de 4-20 mA, control de procesos a través de un relé de estado sólido configurable y disparadores de punto de ajuste total y velocidad de flujo configurables por el usuario.
Resumen técnico:
Tipo de sistema
Sistema de bomba dúplex
Compatibilidad de producto
A1, A2, A3, A4, CD1, CD3, C2, C3
Material del marco
Polietileno
Posición de montaje
Pared
PSI
150
Bar
10.3
Literatura
Literatura CFWS-2
Manuales de instrucciones
Manual de instrucciones CFWS – 80000-621
Hojas de Datos Técnicos
Ficha técnica CFWS-2 – 85000-181
Catálogo
Caracteristicas
Los sistemas de patines de montaje en pared CHEM-FEED® se diseñaron y diseñaron utilizando herramientas de modelado sólidas para una instalación superior de tuberías y un fácil mantenimiento de los componentes. Cada patín está completamente ensamblado, probado y enviado directamente a usted.
Beneficios:
- Patín de alimentación de productos químicos sencillo: fácil de pedir, listo para instalar, plazo de entrega de 2 semanas
- Indicador de flujo visual para confirmación visual de que el producto químico está fluyendo
- Todos los componentes instalados están aislados con válvulas de bola para facilitar el mantenimiento
Diseño superior:
- 2 años de garantía
- Fabricado con polietileno fuerte resistente a productos químicos y rayos UV.
- Canales de puntal de montaje en pared de servicio pesado
- Medidor de flujo de alimentación de productos químicos opcional para medir con precisión la salida de productos químicos de la bomba dosificadora
Caracteristicas de seguridad:
- Las válvulas de bola están ventiladas para la seguridad del operador
- Conexiones sin rosca sin fugas para garantizar una alimentación de productos químicos sin fugas
Facilidad de instalación y uso:
- Se ajusta a través de la abertura de la puerta estándar para facilitar la instalación
- Diseñado para montarse en una pared, donde el espacio es limitado o encima de un tanque, contenedor o barril de uso diario
- 4 asas resistentes para facilitar el transporte y la instalación
Qué está incluido:
Estándar
- Tuberías/uniones: especifique de PVC, CPVC, PVDF o Chem Proline® (PE)
- Cilindro de calibración: confirme la salida de la bomba en las condiciones del sistema. Especifique volúmenes de cilindros de 1.6 GPH a 64 GPH (PVC/vidrio).
- Manómetro con protector: aísle y proteja el manómetro del sistema. Especifique rangos de presión de 0 a 30 psi, de 0 a 100 psi o de 0 a 200 psi
- Indicador de flujo: proporciona una indicación visual del movimiento químico a través del sistema
- Filtro en Y de entrada: recomendado para sistemas de bomba de diafragma
Componentes opcionales (ver matriz de productos)
- Amortiguador de pulsaciones: protege los componentes del sistema de las pulsaciones. Recomendado solo para sistemas de bomba de diafragma
- Válvula de contrapresión: protege al usuario del reflujo durante el mantenimiento de la bomba
- Caudalímetro para productos químicos S6A: proporciona datos de salida de pulsos y de 4-20 mA a SCADA y a la bomba para verificar la alimentación de productos químicos
- Interruptor de presión con protector: activa o desactiva el equipo cuando la presión en un sistema de tuberías sube o baja a una presión establecida
ESPECIFICACIONES DE PRODUCTO
patín
- Estructura de polietileno químicamente resistente
Bomba (se vende por separado)
- Bombas peristálticas FLEXFLO® A1, A2, A3 o A4
- Bombas de diafragma CHEM-FEED® CD1, C2, C3 o CD3
Roscado
- 1/2” PVC Cédula 80 (CPVC, PVDF, PE opcionales)
focas
- Juntas de FKM (EPDM opcional)
Tubería (T)
- PVC trenzado reforzado, 200 psi máx., cumple con la norma NSF. 51. Las conexiones de los tubos flexibles de entrada y salida de la bomba se terminan en medias uniones y se aseguran al accesorio de púas con abrazaderas de acero inoxidable. (Opcional: 1/2” PTFE, 1/4” PE, 1/4” PTFE)
Abrazaderas para tubing
- Banda SS serie 300, tornillo SS serie 400
Uniones (U)
- Cuerpo de PVC, cédula 80
Válvulas de bola (V)
- Uniones verdaderas, cuerpo de PVC, cojinetes y asientos de eje de PTFE
Válvula de alivio de presión (PRV)
- Cuerpo de PVC, sello de diafragma primario de PTFE. Componentes no húmedos: sello secundario de EPDM, resorte de acero cincado, herrajes externos de acero inoxidable, tornillo de ajuste de presión de HDPE. Ajuste infinito de 10 a 150 psi.
Cilindro de calibración (CC)
- Cuerpo de PVC, tapas de extremos de PVC, ventilación de salida de tubería de PVC de 1/2 ". Volúmenes disponibles: 1.6 GPH (100 ml), 4 GPH (250 ml), 8 GPH (500 ml), 16 GPH (1000 ml), 32 GPH (2000 ml) y 64 GPH (4000 ml). (Vidrio opcional)
Amortiguador de pulsaciones (PD)
- Cuerpo de CPVC, volumen de 10 pulgadas cúbicas
Calibre con protector (G)
- Manómetro: acero inoxidable lleno de líquido con tapón de escape, montaje inferior, cabezas de 1/4” NPT. Rangos de presión disponibles: 0-30 psi, 0-100, psi, 0-200 psi. Guarda: Cuerpo de PVC, relleno de aceite con temperatura compensada.
Válvula de retención (CV)
- Cuerpo de PVC.
- Presión de apertura: 1.0-1.5 psi
- Presión máxima de trabajo: entrada = 150 psi, trasera = 100 psi
Sensor de flujo (S6A)
- Rangos de flujo disponibles: 10 – 5,000 ml/min, 100-10,000 XNUMX ml/min
Filtro Y (S)
- Cuerpo PVC, Malla 1/32”
Bloques de montaje universales
- PA 12
Soportes de montaje extendidos de la bomba
- 316 acero inoxidable
Soportes de montaje deslizante
- 316 acero inoxidable
Accesorios de montaje
- 304 acero inoxidable
Máxima presión de trabajo
- 150 psig (barra 10.3)
Temperatura de Funcionamiento
- 14 ° F a 115 ° F (-10 ° C a 46 ° C)
Dimensiones totales máximas
- ”An. x ”Al. x ”Pr. (An. x Al. x Pr. cm)
Peso aproximado de envío
- Estándar: lb (kg) con bomba montada: 140 lb (64 kg)
