A3

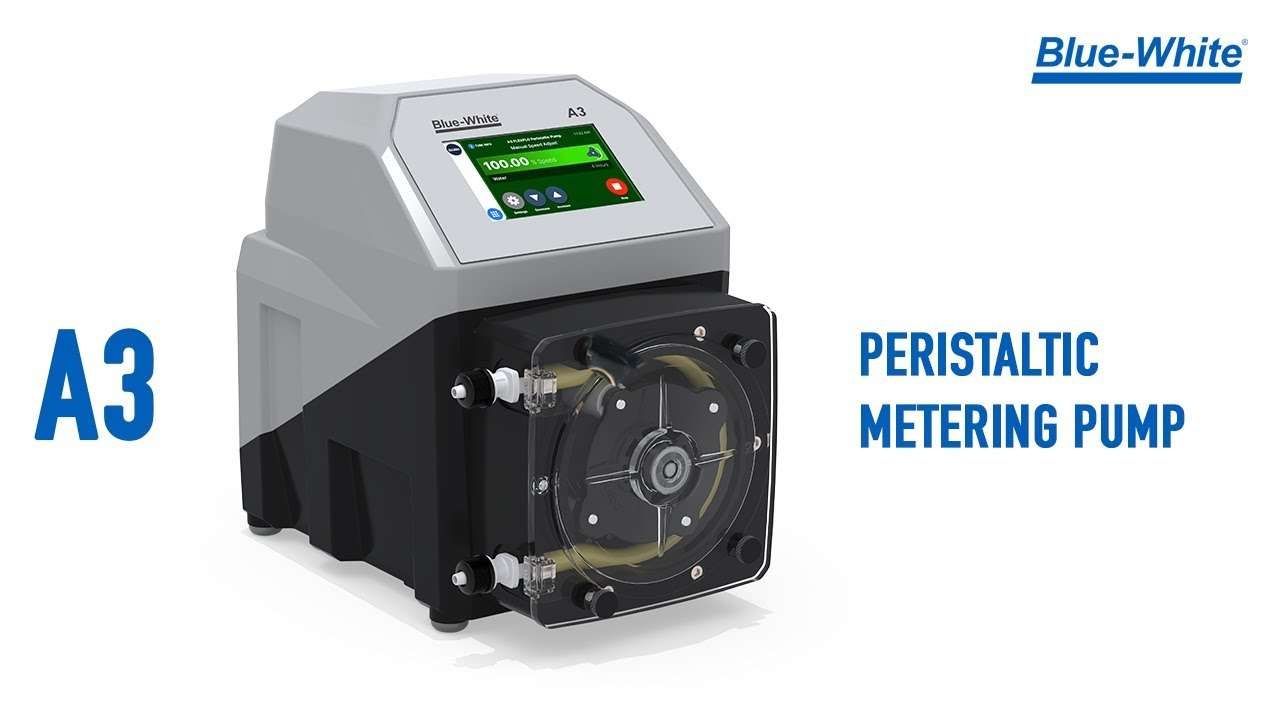

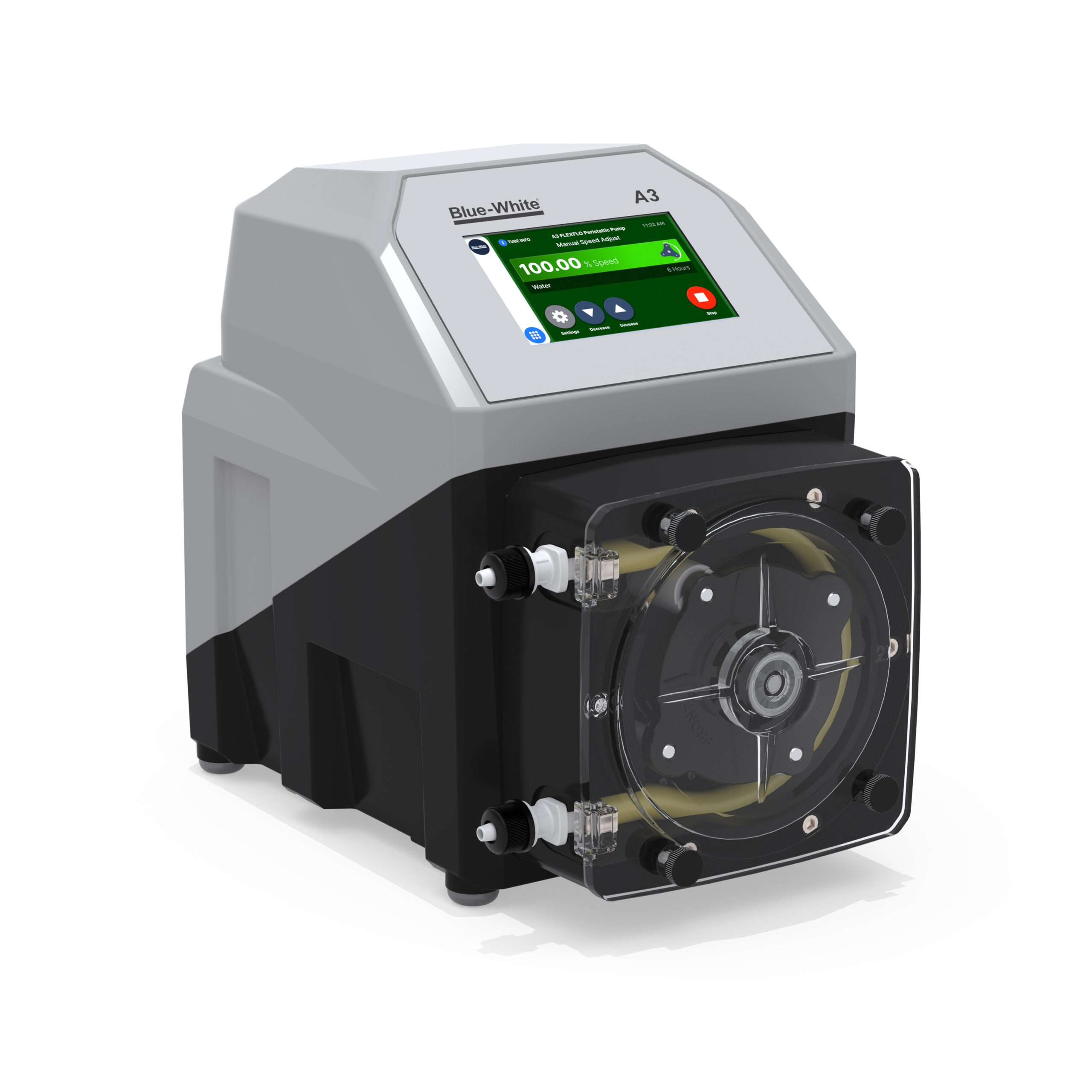

FLEXFLO® Peristaltic Metering Pump

Experimente la medición de productos químicos del siguiente nivel con el FLEXFLO® Bomba dosificadora peristáltica A3. El A3 combina una medición precisa a presiones de descarga de hasta 125 PSI, controles intuitivos de pantalla táctil basados ​​en íconos y puertos de conexión M12 con clasificación IP que protegen contra la humedad, el polvo, la vibración y cualquier cambio de temperatura.

Las opciones de señal de control remoto A3 incluyen Pulse, 4-20mA, Modbus TCP, EtherNet IP y PROFIBUS para una mejor supervisión y automatización para aplicaciones críticas de medición y transferencia.

Resumen técnico:

GPH
.001 - 33.3
LPH
.003 - 126
mL / min
.05 - 2100
Presión
125 psi (8.6 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
CE, CETLus
Métodos de control
Manual, Remoto Analógico/Digital, EtherNet/IP, Modbus TCP/IP, PROFIBUS
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Visualizador 3D

Caracteristicas

Beneficios:
  • Autocebado, incluso contra la presión máxima de la línea. No se requieren válvulas de derivación. No puede bloquearse con vapor ni perder cebado. 30 pies de altura de succión. Suave acción de bombeo de bajo cizallamiento.
  • Detección de fallas de tubos (TFD) la detección de fugas incorporada viene de serie
  • Diseño de rodillos modulares Permite cambios sencillos de tubo sin necesidad de herramienta.
  • Diseño de tubo de doble canal opcional para un rendimiento y una capacidad de presión óptimos
Comunicación e interfaz:
  • Pantalla LCD táctil a color de 5”
  • Configuraciones fáciles de usar
  • Métodos de control:
    • Control manual
    • Entrada de 4-20 mA
    • Arranque / parada remota
    • Entrada de pulso
    • Entrada de frecuencia
    • EtherNet / IP
    • Modbus TCP / IP
    • PROFIBUS
    • Salidas de alarma
    • FVS
    • Salida de relé
Diseño superior:
  • 2 años de garantía
  • Relación de reducción de 2,500:1
  • Caja NEMA 4X (IP66) lavable, resistente a productos químicos
  • El rotor de servicio pesado significa que no se flexiona y aumenta la precisión sin resortes metálicos ni bisagras que se corroan.
Caracteristicas de seguridad:
  • Detección de fallas de tubos (TFD) Detecta la rotura del tubo detectando productos químicos en el cabezal de la bomba. Sin disparos falsos – Patentado
  • Contraseña programable de seguridad de 6 dígitos para evitar manipulaciones
Componentes opcionales disponibles:
  • Montaje de soportes extendidos (72000-380) – 1 par, SS, 4 tornillos SS
Lo que Incluye:
  • Bomba dosificadora peristáltica A3
  • Conjuntos de dos tubos
  • Con conexiones tipo compresión de tubería “S” 3/8” OD x ¼” ID:
    • Tubo de succión – PVC transparente – 10′ de longitud (3/8″ OD, 1/4″ ID)
    • Colador de succión
    • Peso de cerámica de succión
    • Tubo de descarga – polietileno opaco – 10′ de longitud (3/8″ OD, 1/4″ ID)
    • Accesorio de inyección de descarga con válvula de retención
  • Con espiga de manguera “B” ½” y conexiones tipo “M” M/NPT:
    • Colador de succión
    • Accesorio de inyección de descarga con válvula de retención
    • Abrazadera de manguera n.° 5 (solo “B”)
  • Con conexiones de desconexión rápida “C” Tri-clamp y “Q”:
    • No se proporcionan accesorios
  • Herramienta de instalación de tubos
  • Kit de hardware de montaje
  • Conectores de caja de conexiones

Salida

Material/tamaño del tubo Tasa de alimentación Máxima velocidad Presión máxima Temperatura máxima Conjunto de rodillos requerido
GPH LPH ml/min RPM PSI (barras) ° F (° C) Código
Flex-A-Prene®
ND .001 - 2.1 .003 - 7.8 .06 - 132 125 125 (8.6) 185 (85) A3-SND-R
NEE .002 - 4.76 .007 - 18.0 .12 - 300 125 110 (7.6) 185 (85) A3-SNGG-R
Ngg .007 - 19.02 .026 - 72.0 .48 - 1200 125 110 (7.6) 185 (85) A3-SNGG-R
NHL .006 - 17.39 .022 - 65.8 .38 - 1097 125 65 (4.5) 185 (85) A3-SNGG-R
NK .013 - 33.3 .050 - 126.0 .82 - 2100 125 125 (8.6) 185 (85) A3-SNGG-R
NKL .013 - 33.3 .050 - 126.0 .82 - 2100 125 30 (2.1) 185 (85) A3-STH-R
Flex-A-Chem®
TH .006 - 15.06 .022 - 57.0 .38 - 950 125 50 (3.4) 130 (54) A3-STH-R
TK .011 - 28.5 .043 - 108 .72 - 1800 125 50 (3.4) 130 (54) A3-SNGG-R
Flex-A-Thane®
GE .002 - 4.60 .007 - 17.4 .13 - 290 125 65 (4.5) 130 (54) A3-SGE-R
GG .004 - 10.1 .015 - 38.4 .25 - 637 125 65 (4.5) 130 (54) A3-SGE-R
G2G .007 - 18.23 .03 - 69.0 .46 - 1150 125 65 (4.5) 130 (54) A3-SGE-R
GH .010 - 24.9 .038 - 94.2 .63 - 1570 125 65 (4.5) 130 (54) A3-SGE-R
GK .011 - 28.5 .043 - 108.0 .72 - 1800 125 65 (4.5) 130 (54) A3-SGE-R

Especificaciones

Presión máxima de trabajo (sin incluir los tubos de la bomba)
  • 125 psig (barra 8.6)
  • NOTA: ver conjunto tubo bomba individual máx. índices de presión.
Temperatura máxima del fluido (excluyendo los tubos de la bomba)
  • 185 ° F (85 ° C)
  • NOTA: ver conjunto tubo bomba individual máx. clasificaciones de temperatura.
Temperatura de funcionamiento ambiente
  • 14 ° F a 115 ° F (-10 ° C a 46 ° C)
Temperatura ambiente de almacenamiento
  • -40 ° F a 158 ° F (-40 ° C a 70 ° C)
Viscosidad Máxima
  • 12,000 centipoises
Elevación máxima de succión
  • 30 pies de agua, 0 psig (9.14 m, 0 bar)
Tensión de funcionamiento
  • 115 V CA/60 Hz, monofásico (1 amperios como máximo)
  • 230 V CA/60 Hz, monofásico (1 amperios como máximo)
  • 220 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 240 V CA/50 Hz, monofásico (1 amperios como máximo)
  • 230 V CA/50 Hz, monofásico (1 amperios como máximo)
Opciones de cable de alimentación
  • 115V60Hz = NEMA 5/15 (EE. UU.)
  • 230V60Hz = NEMA 6/15 (EE. UU.)
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
  • 230V50Hz = BS 1363/A (Reino Unido)
Motor
  • DC sin escobillas
Rango de ajuste de velocidad del motor
  • 2,500:1 (0.04 % – 100 %) RPM máx. = 125 rpm
Resolución de ajuste de velocidad del motor
  • Incrementos de 0.1 % > 1 % de velocidad del motor y < 100 %
  • Incrementos de 0.04 % < 1 % de velocidad del motor
Pantalla
  • Pantalla táctil LCD a color de 5″, resistente a los rayos UV
Idiomas de visualización
  • Inglés, español, francés, alemán y portugués seleccionable
teclado
  • Teclado con interruptor táctil de acción positiva de diez botones
Seguridad
  • Contraseña programable de 6 dígitos
Dimensiones totales máximas
  • 8-1/4″Ancho x 11-3/4″Alto x 13-1/4″Profundidad (20.9Ancho x 29.8Alto x 34.5Profundidad cm)
Peso del Producto
  • 25.4 libras. (11.5 kg)
Peso aproximado de envío
  • 30 libra (13.6 kg)
Cubierta
  • Caja NEMA 4X (IP66) lavable, resistente a productos químicos
RoHS
Estándares
  • cETLus, CE
