CD1

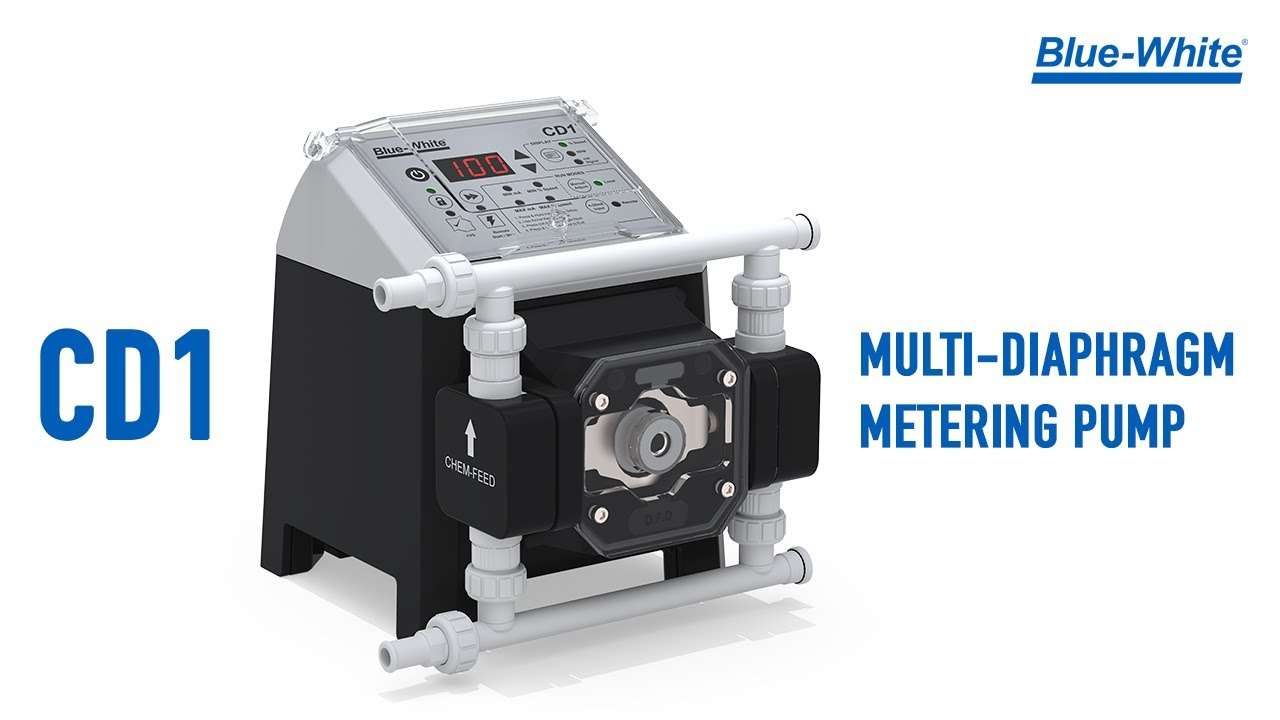

CHEM-FEED® Multi-Diaphragm Metering Pump
El CD1 proporciona una dosificación química uniforme y continua, incluso al inyectar fluidos que liberan gases. Su innovadora tecnología Hyperdrive alterna el bombeo entre dos diafragmas, minimizando el riesgo de bloqueo por vapor.
Exclusivo diaflex® y los diafragmas Flex-A-Prene® ofrecen una resistencia química superior y máxima durabilidad.
Resumen técnico:
GPH
.004 - 8
LPH
.016 - 30.3
ml / min
.268 - 505
Presión
150 psi (10.3 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
CE, CETLus, RoHS
Métodos de control
Manual, Remoto Analógico
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Literatura CD1
Manuales de instrucciones
Manual de instrucciones CD1 – 80000-610
Hojas de Datos Técnicos
Hoja de datos técnicos CD1 – 85000-154
Catálogos
Catálogo
Visualizador 3D
Características y Ventajas
Caracteristicas
Beneficios:
- La tecnología exclusiva Hyperdrive permite una alimentación química fluida – Patente pendiente
- El diafragma doble con tecnología de carrera completa no perderá cebado, ideal para bombear productos químicos que liberan gases (ácido peracético, hipoclorito de sodio)
- Puede bombear productos químicos continuamente, como una bomba peristáltica, sin necesidad de ensamblajes de tubos

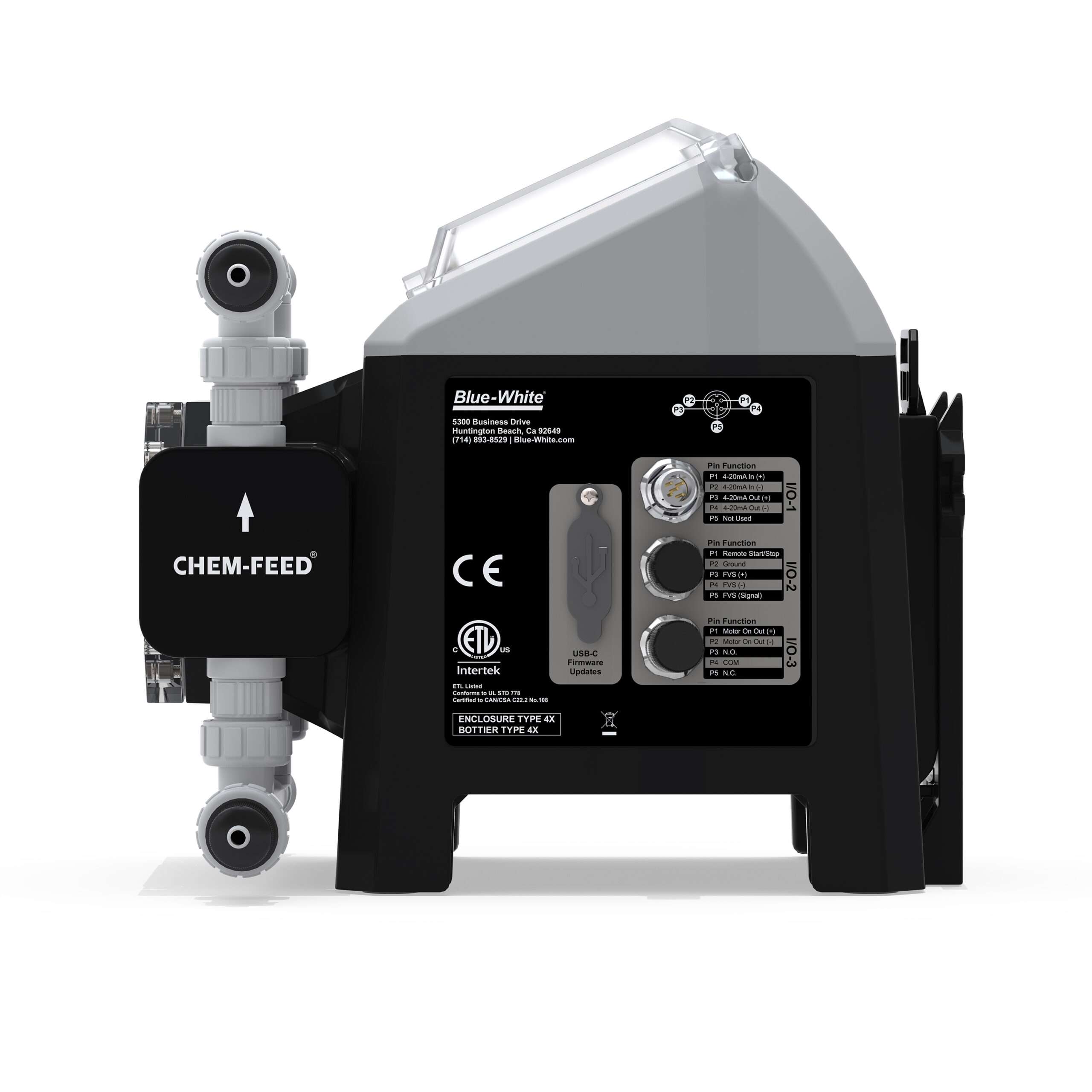

Interface de comunicación:
- Entrada: Arranque/parada remotos: cierre de contacto seco sin alimentación para arranque/parada remotos
- Entrada: Compatible con sensores de verificación de flujo S6A y Micro-Flo
- Salida: Relé de alarma 250V / 3A
- Salida: Motor On/Off de estado sólido único
- Las entradas/salidas SCADA incluyen: 4-20 mA. (Incluido solo con CD1V)
Diseño superior:
- 2 años de garantía
- El motor BLDC de bajo consumo no se sobrecalentará
- Soporte de montaje a presión en pared y suelo: pendiente de patente
- Membrana DiaFlex® el diseño durará la vida útil de la bomba, elimina la necesidad de costosos kits de reconstrucción - Patentado
- El diseño del colector permite múltiples posibilidades de configuración: los puertos de succión y descarga se pueden colocar en el lado izquierdo y derecho de la bomba
Caracteristicas de seguridad:
- Detección de fallas de diafragma (DFD) Detecta la rotura del diafragma detectando sustancias químicas en el cabezal de la bomba. Sin disparos falsos – Patentado
- La función de bloqueo evita cualquier manipulación no deseada - Pendiente de patente
- Protector de pantalla para proteger los controles de entornos hostiles
Componentes opcionales disponibles:
- Kits de adaptadores de codo
- Conectores acodados: NPT macho de ½”, espiga para manguera de ½”, tubo de compresión de ⅜”
- Juntas tóricas – AFLAS, EP
Lo que Incluye:
- Bomba dosificadora de diafragma múltiple CD1

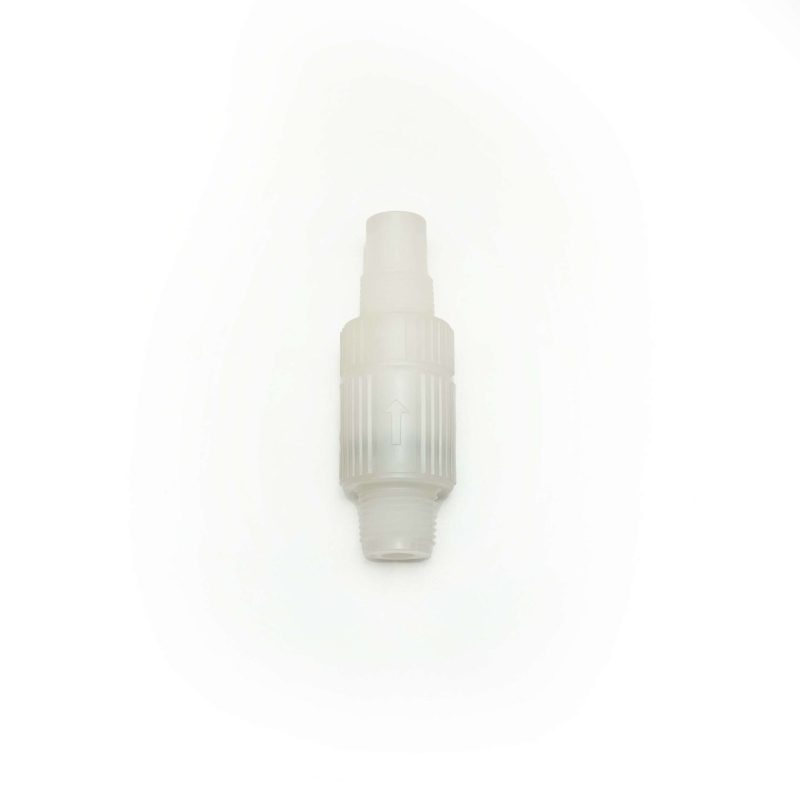

- Accesorio de inyección de descarga con válvula de retención
- Tubo de succión – PVC transparente – 5′ de longitud (3/8″ OD, 1/4″ ID)

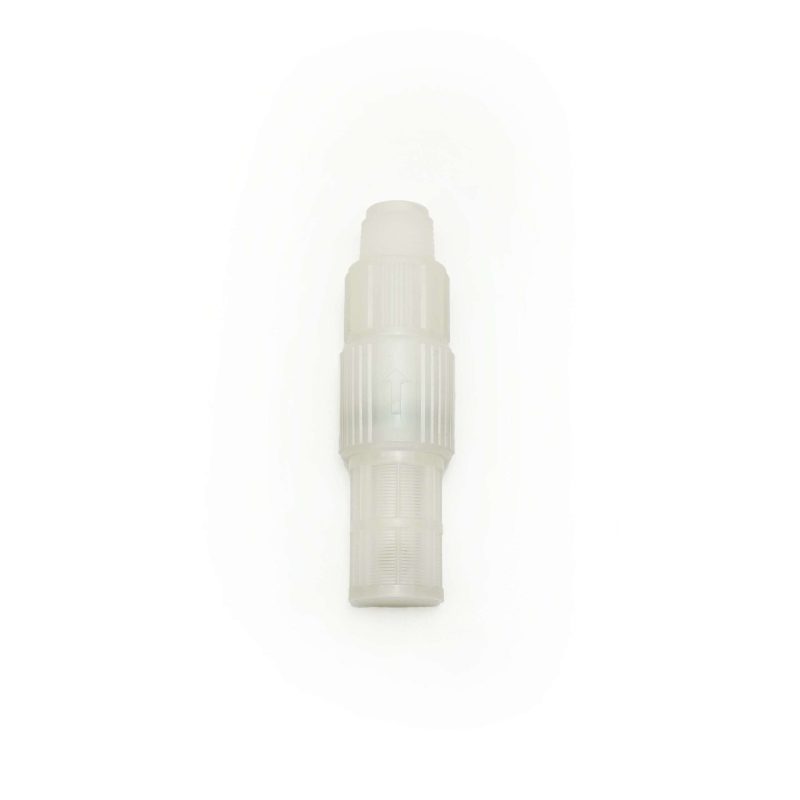

- Válvula de pie de succión/filtro
- Peso de cerámica de succión
- Tubo de descarga – polietileno opaco – 5′ de longitud (3/8″ OD, 1/4″ ID)
- Kit de hardware de montaje
- escudo de pantalla
Salida
Velocidad del motor % | 0 PSI (0 bares) | 30 PSI (2.1 bares) | 60 PSI (4.2 bares) | 90 PSI (6.2 bares) | 120 PSI (8.3 bares) | 150 PSI (10.3 bares) |
GPH (ml/min) | ||||||
0% | 0.00 (0) | 0.00 (0) | 0.00 (0) | 0.00 (0) | 0.00 (0) | 0.00 (0) |
10% | 0.80 (50.5) | 0.78 (49.36) | 0.76 (48.22) | 0.75 (47.08) | 0.73 (45.94) | 0.71 (44.8) |
20% | 1.60 (101) | 1.56 (98.72) | 1.53 (96.44) | 1.49 (94.16) | 1.46 (91.88) | 1.42 (89.6) |
30% | 2.40 (151.5) | 2.35 (148.08) | 2.29 (144.66) | 2.24 (141.24) | 2.18 (137.82) | 2.13 (134.4) |
40% | 3.20 (202) | 3.13 (197.44) | 3.06 (192.88) | 2.98 (188.32) | 2.91 (183.76) | 2.84 (179.2) |
50% | 4.00 (252.5) | 3.91 (246.8) | 3.82 (241.1) | 3.73 (235.4) | 3.64 (229.7) | 3.55 (224) |
60% | 4.80 (303) | 4.69 (296.16) | 4.59 (289.32) | 4.48 (282.48) | 4.37 (275.64) | 4.26 (268.8) |
70% | 5.60 (353.5) | 5.48 (345.52) | 5.35 (337.54) | 5.22 (329.56) | 5.10 (321.58) | 4.97 (313.6) |
80% | 6.40 (404) | 6.26 (394.88) | 6.11 (385.76) | 5.97 (376.64) | 5.83 (367.52) | 5.68 (358.4) |
90% | 7.20 (454.5) | 7.04 (444.24) | 6.88 (433.98) | 6.72 (423.72) | 6.55 (413.46) | 6.39 (403.2) |
100% | 8.00 (505) | 7.82 (493.6) | 7.64 (482.2) | 7.46 (470.8) | 7.28 (459.4) | 7.10 (448) |
Especificaciones
Máxima presión de trabajo
- 150 psig (barra 10.3)
Temperatura maxima del fluido
- 185 ° F (85 ° C)
Temperatura ambiente máxima
- 14 °F a 115 °F / -10 °C a 46 °C
Viscosidad Máxima
- 1,000 centipoises
Elevación máxima de succión
- 20 pies a 0 PSI
Rango de voltaje operativo
- 100 a 240VAC-50/60Hz
Opciones de cable de alimentación
- 115 V 50/60 Hz (0.6 A máx.) = NEMA 5/15 (EE. UU.)
- 230 V 50/60 Hz (0.3 A máx.) = NEMA 6/15 (EE. UU.)
- 220V50/60Hz (0.3A máx.) = CEE 7/VII (UE)
- 240 V 50/60 Hz (0.3 A máx.) = AS 3112 (Australia/Nueva Zelanda)
- 230 V 50/60 Hz (0.3 A máx.) = BS 1363/A (Reino Unido)
Motor
- CC sin escobillas, 50W
Ciclo de trabajo
- Continuo
Relación de rechazo
- 2,000:1, (0.05 % – 100 %) RPM máx. = 100
Dimensiones totales máximas
- 7-1/4" ancho x 9" alto x 10" profundidad (18.5 ancho x 22.9 alto x 25.2 profundidad cm)
Peso del Producto
- 8.5 libra (3.8 kg)
Dimensiones aproximadas de envío
- 10-1/2” de ancho x 13 3/4” de alto x 11” de profundidad
Peso aproximado de envío
- 15.5 libra (7.0 kg)
Cubierta
- NEMA 4X (IP66), Valox® (PBT) y PA12
RoHS
- Sí
Estándares
- cETLus, CE
