MC2

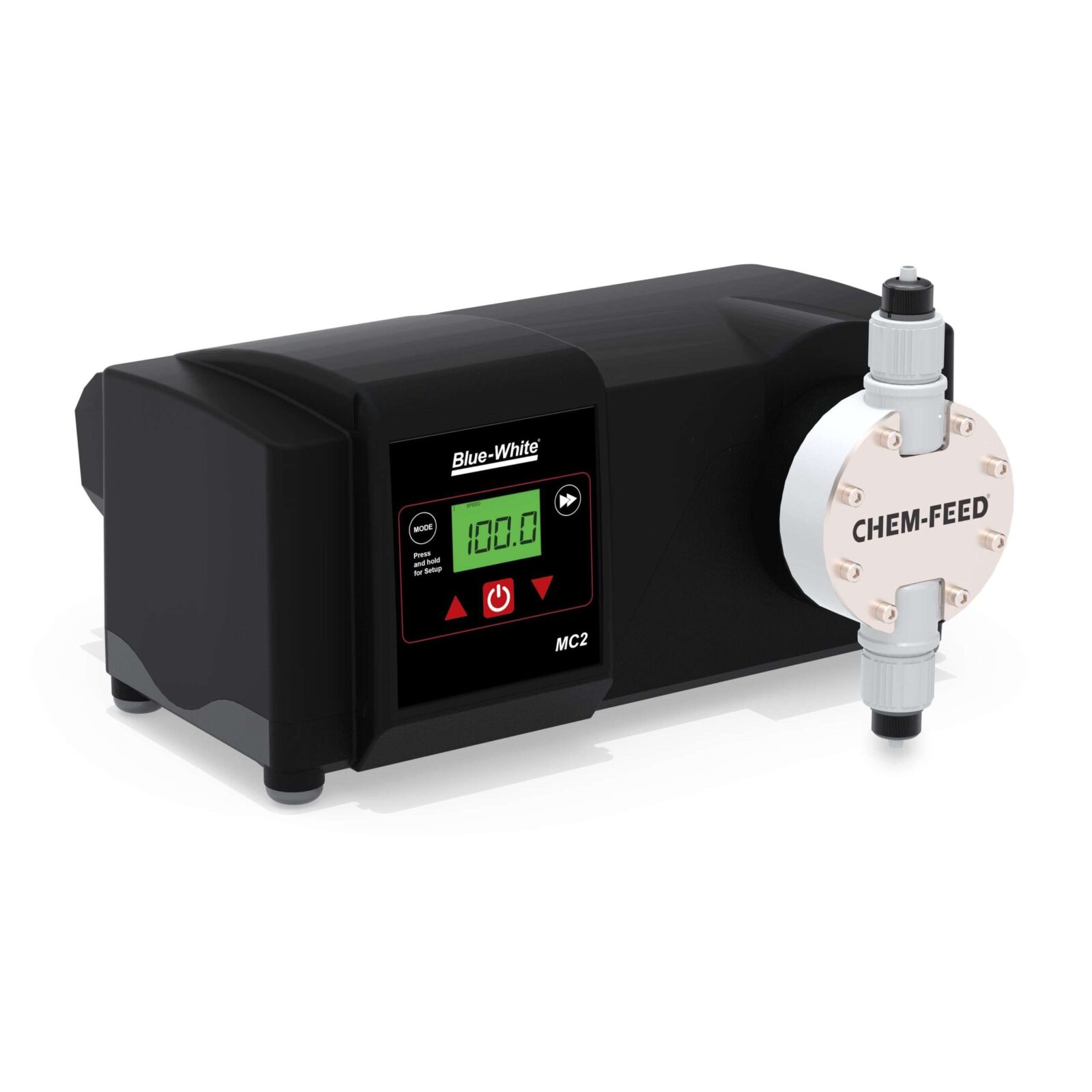

CHEM-FEED® Bomba dosificadora de diafragma
El CHEM-FEED® MC2 bomba dosificadora de diafragma proporciona una alimentación química precisa de forma silenciosa y eficiente contra altas presiones del sistema. Con una interfaz de usuario LCD fácil de leer y capacidad de entrada de pulso/frecuencia/4-20 mA, el CHEM-FEED® MC2 tiene la potencia y la flexibilidad que necesita para tomar el control de su proceso de gestión de fluidos.
Exclusivo del MC2 Diafragmas DiaFlex® durará la vida útil de la bomba, eliminando la necesidad de costosos kits de reconstrucción.
Resumen técnico:
GPH
.01 - 16.5
LPH
.05 - 62.5
ml / min
.8333 - 1042
Presión
175 psi (12 Bar)
Grado de protección
NEMA 4X (IP66)
Estándares
NSF/ANSI 61, CE, cETLus, RoHS
Métodos de control
Manual, Remoto Analógico/Digital
Fuente de Energía
100 a 240VAC-50/60Hz
Literatura
Literatura MC2
Manuales de instrucciones
MC2 | Manual de instrucciones del MC3 – 80000-535Hojas de Datos Técnicos
Ficha técnica del MC2 – 85000-176Catálogo
Catálogo Municipal 2023Especificaciones de ingeniería
MC2 | Especificaciones de ingeniería del MC3
Visualizador 3D
Caracteristicas
Beneficios:
- Membrana DiaFlex® el diseño durará la vida útil de la bomba, elimina la necesidad de costosos kits de reconstrucción - Patentado
- Detección de fallas de diafragma (DFD) la detección de fugas incorporada viene de serie
- Medición química precisa con presiones de hasta 175 PSI
Comunicación e interfaz:
- Controles digitales fáciles de usar con pantallas LCD retroiluminadas que muestran la velocidad del motor, los valores de la señal de entrada, el servicio y el estado de la alarma
- Las entradas de señal incluyen: 4-20 mA, entradas de pulso y arranque/parada remotos
- Las salidas de señal incluyen: relé (3 amperios), colector abierto, 4-20 mA (opcional)
- Compatible con Blue-WhiteSistema de sensor de verificación de flujo (FVS)
- El relé de alarma monitorea el sistema DFD y el sistema FVS
- El bucle de salida de colector abierto de 5-30 V CC listo para SCADA se cierra mientras el motor está energizado
Diseño superior:
- 2 años de garantía
- Relación de reducción de 200:1
- Caja NEMA 4X (IP66) lavable, con recubrimiento de polvo resistente a productos químicos
- Válvulas de retención grandes de PVDF, cerámica, doble bola sin resortes metálicos
Caracteristicas de seguridad:
- Detección de fallas de diafragma (DFD) Detecta la rotura del diafragma detectando sustancias químicas en el cabezal de la bomba. Sin disparos falsos – Patentado
- La cubierta de la pantalla UV protege los controles de los entornos hostiles
Lo que Incluye:
- Bomba dosificadora de diafragma MC2
- Accesorio de inyección de descarga con válvula de retención
-
Opción “1” – Cabezal de bomba con tubería de ½” DI x 3/4” DE
- Filtro/válvula de pie con espiga para manguera de ½”
-
Opción “2” – Cabezal de bomba de tubería de ¼” de DI x 3/8” de DE
- Válvula de pie de succión/filtro
- Peso de cerámica de succión
-
Opción “3” – Entrada y salida de ½” M/NPT, con accesorio de inyección de ½” M/NPT
- Filtro/válvula de pie de ½” M/NPT
-
Opción “4” – entrada y salida de ½” F/NPT, con accesorio de inyección de ½” M/NPT
- Filtro/válvula de pie de ½” M/NPT
- Kit de hardware de montaje
- Conectores de caja de conexiones
Salida
Especificaciones
Presión máxima de trabajo:
- 175 psig (12 bar) (específico del modelo)
Temperatura máxima del fluido:
- 130 F (54 C)
Temperatura Operaciónal:
- 14 F a 115 F (-10 C a 46 C)
Temperatura de almacenamiento:
- -40 F a 158 F (-40 C a 70 C)
Voltaje de funcionamiento (específico del modelo):
- 115 V CA/60 Hz, monofásico (1 amperios como máximo)
- 230 V CA/60 Hz, monofásico (1 amperios como máximo)
- 220 V CA/50 Hz, monofásico (1 amperios como máximo)
- 240 V CA/50 Hz, monofásico (1 amperios como máximo)
Tipo de enchufe del cable de alimentación (específico del modelo):
- 115V60Hz = NEMA 5/15 (EE. UU.)
- 230V60Hz = NEMA 6/15 (EE. UU.)
- 220V50Hz = CEE 7/VII (UE)
- 240V50Hz = AS 3112 (Australia/Nueva Zelanda)
- 230V50Hz = BS 1363/A (Reino Unido)
Precisión:
- +/- 2% de escala completa
- Repetibilidad +/- 0.5
Ciclo de trabajo:
- Continuo
Rango de ajuste de salida:
- 0.5-100% en incrementos de 0.1%
Viscosidad máxima:
- 1,000 centipoises
Altura máxima de succión:
- 15 pies de agua, 0 psig (4.5 m, 0 bar)
Pantalla:
- LCD retroiluminado, resistente a los rayos UV.
Teclado:
- Teclado de interruptor táctil de acción positiva.
Caja:
- NEMA 4X (IP66), Aluminio con recubrimiento en polvo.
Peso aproximado de envío:
- Modelos MC2: 24 libras (10.9 kg)
- Modelos MC3: 29 libras (13.1 kg)
